Solcellepanel monteringsskinner Produsent og leverandør

Xiamen Topfencesolar merkeMonteringsskinner for solcellepanelbrukt til tak solcelleanlegg er høynivå aluminium materiale optimalisert for solcellepanel montering.

Taktype solcelleskinner:

Aluminium 6005-T5/T6 har høy styrke, utmerket korrosjonsbestandighet og ekstremt lav vekt, det mest passende materialet for taksystemreoler

TF-RL serie B46 skinne | Lengde 4000mm, 4200mm, 4500mm, 4800mm osv.

Normal størrelse: 27,3 * 48,3* 4500 mm

Overflatebehandling: ≥10μm

Monteringssett for skinner

Strukturdesigndetaljer: Ta for eksempel TF-RL-B46 som er en av de mest populære modellene.

Strukturdimensjoner:

Strukturens seksjonsgeometriparametre
(1) Jernbane:	B46		Materiale:		AL6005-T6
σs= 250	N/mm2		E= 70 000		N/mm2
Seksjonsgeometriparametere
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Vekt /meter = tetthet ρ(kg/m³) × seksjonsareal A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

= 5,23 N/m

Kjemisk sammensetningsanalyse av B46 aluminiumsskinne:

(Testmetode: GB/T3190-2008,OES)

Kjemiske elementer av AL6005-T6
Element	Forskriften av 6005	Antai Aluminium Products (AT6006 -T6)	Konklusjon
Si	0,6–0,9	0.62	Pass
Fe	≤0,35	0.13	Pass
Cu	≤0,10	<0,001	Pass
Mn	≤0,10	0.003	Pass
Mg	0,40-0,60	0.56	Pass
Cr	≤0,35	0.001	Pass
Zn	≤0,10	0.01	Pass
Ti	≤0,10	0.014	Pass
Al	margin	margin	Pass

Strekktest:

Testmetode: JIS Z 2241-2011

Mekaniske egenskaper til AL6005-T6

Testelement	Prøvetype	Strekkfasthet (Rm)(Mpa）	Bevisstyrke (R0 ,2) (Mpa)	Forlengelse etter brudd (A50mm)(%)
Resultat	nr.13B	295	263	10

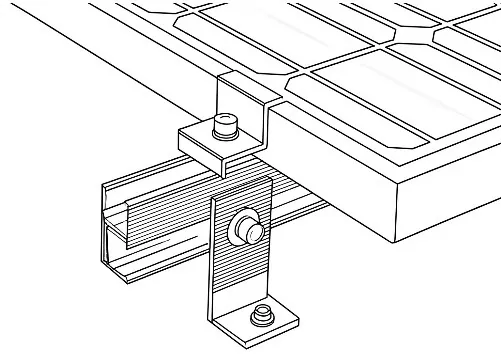

Tilbehør til skinnestrukturmonteringssettet:


To gjenger med bolter	Takkroker	L-føtter sett	Midtklemme 1

Endeklemme 1	Midtklemme 2	Endeklemme 2	Ledende ark

Flere skinneapplikasjoner

View as

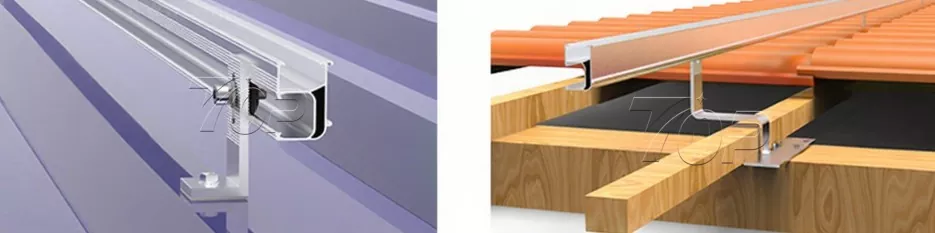

Aluminium solpanel monteringsskinnebraketter

Monteringsskinnebraketter i aluminium laget av Xiamen Topfencesolar fra Kina med takkroker montert på bjelken for å støtte B45-skinner. Skinnekoblinger som kobler sammen skinnestykker i en lang skinne rad for rad for å sette solcellepanelene i liggende eller vertikal orientering. Dens høye pålitelighetsytelse er hjertelig velkommen av Europa, Asia, amerikanske markeder.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium
Produktfunksjon:Skinner for montering av solcellepanel
Levetid:≥25 år

Se mer >> Send forespørsel >>

Solar Rack Takmonteringsskinne

Som en pålitelig leverandør for solcellemonteringsstrukturer, er Xiamen Topfencesolar Co.,Ltd dedikert til å designe og produsere høyytelses takmonteringsskinne for solstativ for å møte ulike markedskrav, fra hustak til kommersielle PV-anlegg. Vi designer produkter som leverer både teknisk ytelse og kostnadseffektivitet.

Merkenavn:Topfencesolar

Produktmateriale:AL6005-T5/ AL6063-T6

Produktfunksjon:Takmontering

Levetid:Mer enn 20 år

Se mer >> Send forespørsel >>

Solcellepanelskinner

Solar Panel Rails gir stabil støtte for solcelletakmonteringssystem, og kan tilpasses ulike anledninger. Xiamen Topfencesolar er en profesjonell produsent som vi tilbyr tilpasset service for solcellepanelskinner for å hjelpe kunder med deres solenergiprosjekter. Prøvene er tilgjengelige for forskjellig størrelse og mengde.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium Al6005-T5 / T6
Produktfunksjon:Metalltak solcellemontering
Levetid:20 år

Se mer >> Send forespørsel >>

Miniskinne for metalltak solcellepanelmontering

Som en profesjonell produsent og leverandør i Kina, kan The Mini Rail for Metal Roof Solar Panel Montering holdbar og lettvektsegenskap produsert av Xiamen Topfencesolar redusere 20-30% lavere kostnad for solcellepanelmontering. Aluminiumsoverflateanodiseringen behandles ≥ 10μm, krever stor innsats av UV-sikker og korrosjonsbestandighet, ved å betjene over 25 år. Denne skinneløse løsningen er godt velkommen og brukes i bolig-, kommersielle og industrielle solsystemer.
Merkenavn:Topfencesolar
Produktmateriale:Al6005-T5
Produktfunksjon:For lasting av solcellepanel på tak eller grunn
Levetid:≥25 år

Se mer >> Send forespørsel >>

Montering av takstativ for solcellepanel

Topfencesolar leads produserer solcellepanel takstativ montering, fabrikk basert i Kina. Skinnen er nøkkelinstallasjonsbrakettene til et solcelleanlegg. Med skinnemontering kan den sikkert feste solcellepaneler på forskjellige tak. Som for eksempel betong-, metall- og tegltak. Lettvektsskinnene er laget av aluminiumslegering, gir utmerket korrosjonsbestandighet, dessuten er det enkelt å installere.

Se mer >> Send forespørsel >>

Monteringsskinner for solcellepaneler i aluminium

Monteringsskinner for solcellepaneler i aluminium er en av de viktige delene for en hel solcellemonteringsstruktur. De er laget av aluminium 6005-T5 materialer med elokserende overflatebehandling, holdbare i mer enn 25 år.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium 6005-T5, 6063-T6
Produktfunksjon:Solcellemonteringsstøtte
Levetid:≥ 20 år

Se mer >> Send forespørsel >>

Som en pålitelig Monteringsskinner for solcellepanel-produsent og leverandør i Kina har vi fabrikken vår. For å få prislisten over tilpassede produkter, vennligst kontakt oss.
