Leverandør av høykvalitets og slitesterk solcellepaneltakfester
Topfencesolar leder forskning og utvikling og design av takmonteringssystemer for solcellepaneler. Vi tilbyr profesjonelt one-stop solcelleløsninger. Våre systemer inkludererFlatt tak montering av solcellepanel, Metalltakmonteringssystem, Jordsolarmonteringssystem, carportsolsystem, BIPV solcelletaksystem og agrivoltaics solcellesystem.
Bygge en solkraftstasjon direkte på taket av eksisterende bygninger, og det er ikke nødvendig å okkupere ytterligere land. Det er en populær urban energitransformasjonsløsning i dag. Tak solcelleanlegg er godt å kombinere solenergi strukturer og tak som en komplett og integrert struktur.
Hva slags tak kan monteres med solcellepaneler?
Takkategori:
|
Tegltak |
Metalltak |
Asfalttak |
Betongtak |
|
|
|
|
|
Metalltak som Stående falstak, korrugert plate, etc.
Skrått tegltakbunn med trebjelke
Skrå eller flatt asfalttak
Sementeringstype betongtak
Flere kategorier...
1. For metalltak, mål takstørrelsen. systemet er designet basert på dine eksisterende takstørrelsesdetaljer som nedenfor.
2. Topfencesolar-ingeniørteamet vil matche den beste løsningen for takene tilsvarende.

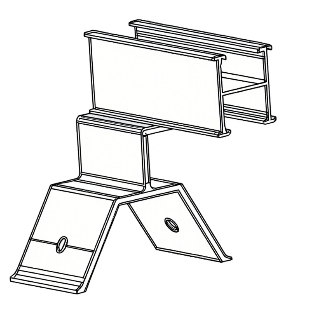

en. Metalltaket velger takklemmer med H-skinner optimalisert system, enkel og rask installasjon.

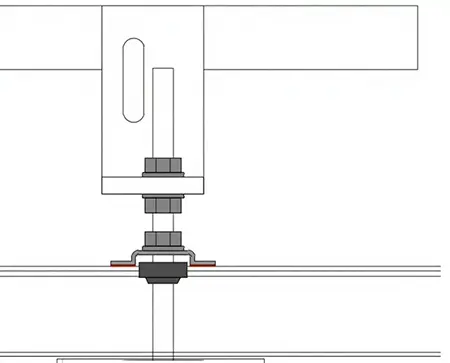

b. L-føtter med boltesystem for korrugert metalltak.

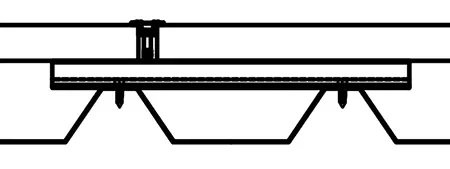

c. Mini Rail-system optimaliserte strukturen for å gjøre lastevekten minste.
d. Tegltak, vi kunne velge å bruke takkrok /tohodesbolter + skinnesystem.
e. Flatt tak brukte for det meste ballastsystemet eller stativdesignet.
f. Stativstruktur kan møte forskjellige vinkler og høy tilpasning for bedre solenergiproduksjon på flate eller skråtak.
Flere løsninger takkkontakt oss, vil vi gi løsninger angående ditt tak.
Utformingsfaktorer for takmonteringsstruktur:
Designbelastning
|
Varer |
Parameter (under info eksempel) |
|
Panelets dimensjon |
2278*1134*30 |
|
Panelets vekt |
30 kg |
|
Panelets orientering |
Vertikal eller liggende |
|
Panelets mengde/ per sett |
1 × 2 = 2 stk |
|
Vippevinkel |
11° |
|
Regional vindhastighet |
72 m/s (3s vindkasthastighet) |
|
Snøbelastninger på bakken |
0 Kpa |
|
Terrengkategori |
3 |
|
Maksimal høyde |
10 m |
|
Installasjonssted |
Taket |
|
Regioner |
C |
|
Designstandard |
AS/NZS 1170 (eksempel) |
|

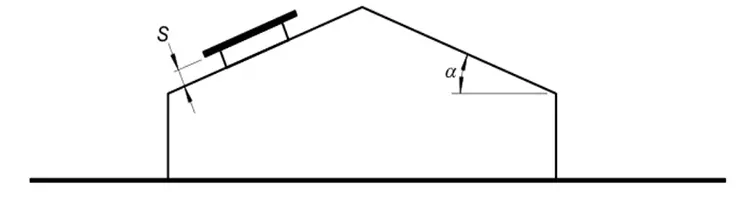

Hvis α = 11 ° |
|
|
|
Når, |
θ = °,positiv |
= 0,600 |
|
Når, |
θ = 0 °,negativ |
= -1.400 |

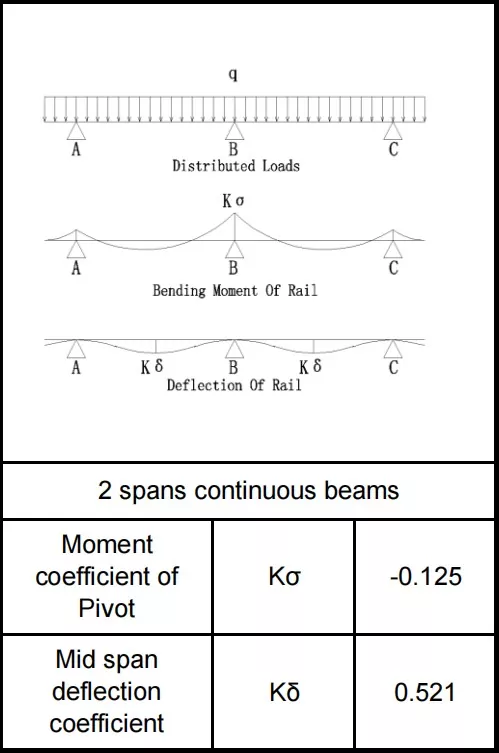

Stressberegning av struktur
Enkelt skinne lastbredde skissekart
Spenn L=1.050m
Cantilever Ls=0,200m
Antall spenn n=2
Tiltvinkel θ=11°
Skinner lastet bredde B=0,759m
Lastekombinasjoner
|
Lastekombinasjoner av jernbane |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Laste |
Fast belastning-G |
17.49 |
89.97 |
|
Ned vindlast-W1 |
0 |
718.39 |
|
|
Opp vindlast-W2 |
0 |
-1676.24 |
|
|
Snølast-S |
0.00 |
0.00 |
|
|
Lastekombinasjoner |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1,2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595,27 |
|
|
|
|
|
|
En sikker utforming av solcellepanelkonstruksjoner for tak bør gjøres under trygge tellesituasjoner for å støtte langsiktig bruk av strukturen.
Vår strukturs levetid er ≥ 25 år
Garanti er 10 år.
- View as

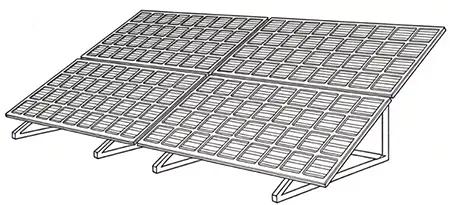

Solar Triangle Ballast Flat Tak Montering System
Som den profesjonelle produsenten ønsker vi å gi deg høykvalitets Solar Triangle Ballast Flat Roof Monteringssystem. Flatt takmonteringssystem er konstruert for ulike flattaksinstallasjoner av solcellepaneler med ikke-penetrerende design. Topfencesolar designet dette ballastsikrede systemet eliminerer behovet for takpenetrering, og eliminerer risikoen for vannlekkasje i taket. Det er den ideelle løsningen for kommersielle og industrielle flate takapplikasjoner som er velprøvd og kjent i Europa, Nord-Amerika, MENA og APAC-regioner. .
Merke:Topfencesolar
Produktmateriale:Al6005-T5
Produktfunksjon:Montering av ballastmodell for taksolar
Levetid:≥25 år
Ballast Flat Tak Solar Montering System
Som den profesjonelle produsenten, The Ballast Flat Roof Solar Montering System fra Topfencesolar, designet ved å vurdere med høy vindhastighet og tung snø samtidig som byggeforskriftene dine overholdes.
Topfencesolar Engieneer-teamet utarbeider det ideelle ballastsystemet basert på din takkonstruksjon, med nøyaktig strukturbelastningsberegning. Vi tilbyr styrket ballaststruktur som simulerer med vindlast, snølastberegninger og egenlast for å tilby en komplett sikkerhetsløsning for ditt flate tak.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium
Produktfunksjon:Ballaststøttesystem
Levetid:≥25 år
Topfencesolar Engieneer-teamet utarbeider det ideelle ballastsystemet basert på din takkonstruksjon, med nøyaktig strukturbelastningsberegning. Vi tilbyr styrket ballaststruktur som simulerer med vindlast, snølastberegninger og egenlast for å tilby en komplett sikkerhetsløsning for ditt flate tak.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium
Produktfunksjon:Ballaststøttesystem
Levetid:≥25 år
Flatt tak Solar monteringssett System
Xiamen Topfencesolar er en av de ledende produsentene for solcellemonteringsprodukter i Kina, vi leverer høykvalitets Flat Roof Solar Monteringssett System. Profesjonell design og OEM-tjeneste kan tilbys i henhold til kundenes krav.
Merkenavn:Topfencesolar
Produktmateriale:Aluminium Al 6005-T5/ T6, varmgalvanisert stål
Produktfunksjon:Metalltak solcellemontering
Levetid:≥25 år

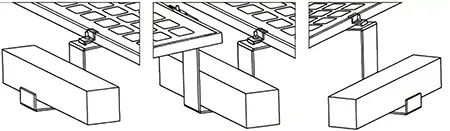

Solar ballast monteringssystem
Som den profesjonelle produsenten gir det ikke-penetrerende monteringssystemet for solcelleballast produsert av Topfencesolar en stabil og ikke-borende løsning for solcellepaneler som installeres på hustak. Det er svar på vektbaserte betongblokker som betongplater eller ballastbrett for å sikre solcellepanelene. Det er ikke nødvendig å bruke ekspansjonsankerboltene for å penetrere betongtakene. Den forenklede løsningen beholder takets integritet, og reduserer installasjonstiden, eliminerer risikoen for vannlekkasjer. Billig, enkel og rask montering av solcellepaneler.
Merkenavn:Topfencesolar
Produktmateriale:Varmgalvanisert Q235 Stål
Produktfunksjon:Metalltak solcellemontering
Modulorientering:Liggende eller vertikalt
Merkenavn:Topfencesolar
Produktmateriale:Varmgalvanisert Q235 Stål
Produktfunksjon:Metalltak solcellemontering
Modulorientering:Liggende eller vertikalt

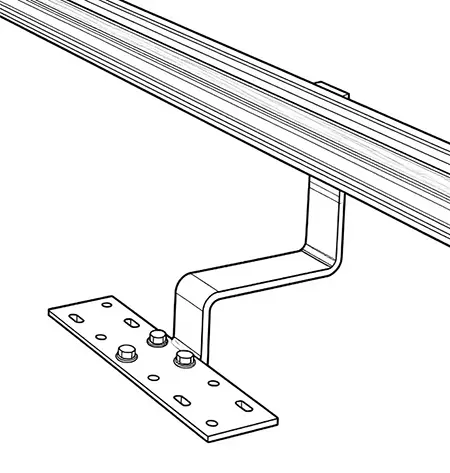

Tile Tak Krok Montering System
Topfencesolar merket Tile Roof Hook Montering System produsert fra Kina, er det en enkel og rask installasjonsløsning for å støtte solcellepaneler på skrå takstein ved å monteres på tegltakkrokene og aluminiumsskinner med klemmer. Ingen behov for sveising på stedet, og ingen skade på takkonstruksjonen.
Merkenavn:Topfencesolar
Produktmateriale:SUS304 stål
Produktfunksjon:Tegltak for boliger, kommersielle eller industrielle tak
Levetid:20 år
Merkenavn:Topfencesolar
Produktmateriale:SUS304 stål
Produktfunksjon:Tegltak for boliger, kommersielle eller industrielle tak
Levetid:20 år
Tegltak Solar Mount
Som den profesjonelle produsenten har Topfencesolar spesialisert seg på FoU og produksjon av tile Roof Solar Mount system for tegltak. Aluminiumsmateriale avansert av lett, korrosjonsbestandig og enkel installasjon. Aluminiumskroker kunne godt holde tegltaket (wanzheng) og sikkerheten. Dette applikasjonsmarkedet dekker Europa som Tyskland, Spania, Italia, Nederland, etc. og asiatiske land som Indoensia, Thailand, Vietnam, etc.
Produktmerke:Topfencesolar
Produktmateriale:Høykvalitets aluminium
Produktfunksjon:Takkrok monterer skinner og støtter solcellepaneler
Levetid:≥25 år
Produktmerke:Topfencesolar
Produktmateriale:Høykvalitets aluminium
Produktfunksjon:Takkrok monterer skinner og støtter solcellepaneler
Levetid:≥25 år
Som en pålitelig Takfester for solcellepaneler-produsent og leverandør i Kina har vi fabrikken vår. For å få prislisten over tilpassede produkter, vennligst kontakt oss.
