Kabelbrett i aluminium

For å finne en profesjonell produsent av Aluminum Cable Tray, eller ønsker å starte et nytt solcelleprosjekt med omfattende løsninger, kan du kontakte Topfencesolar og la oss bli din langsiktige partner!

Kabelhåndtering er ofte avgjørende for systemets levetid. Solcellekabler fører høyspent likestrøm og er utsatt for ekstremvær i flere tiår.

Å etterlate kabler på takflaten er en sikkerhetsrisiko. Topfencesolar-merket Solar Aluminium Cable Tray tilbyr en dedikert motorvei for solcellekabelledninger.

Fysisk beskyttelse:Brettet forhindrer skader fra skarpe takkanter, hold solsystemet i gang trygt.

Varmespredning:Kabelbakker med hulldesign med god ventilasjon for kabler. Denne spesielle designen kan effektivt redusere motstand og varmeakkumulering.

Designet for spesifikasjoner for solcellekabel

Solar PV-kabler er unike med dobbeltisolerte og tykkere. De krever et støttesystem som respekterer bøyeradius og vekt.

Refererer til materialene til kabelbakker, det galvaniserte stålet som fungerer som en tung kjøleribbe, Aluminium er det mest ideelle materialet for solenergi.

Korrosjonsbestandig: Skaper naturlig et beskyttende oksidlag, perfekt for utendørs eksponering.

Lett: Reduserer den statiske belastningen på takkonstruksjonen din.

Ikke-magnetisk: Minimerer strømtap på grunn av magnetisk induksjon i høystrømsapplikasjoner.

Tilgjengelige typer kabelbrett

Vi tilbyr tre forskjellige konfigurasjoner for å matche ditt spesifikke installasjonsmiljø:

1. Kabelbrett av stigetype

Bra for lange spenn og tunge matekabler.

Funksjon: Åpne trinn gir maksimal luftstrøm for kjøling av kabler med høy ampere.

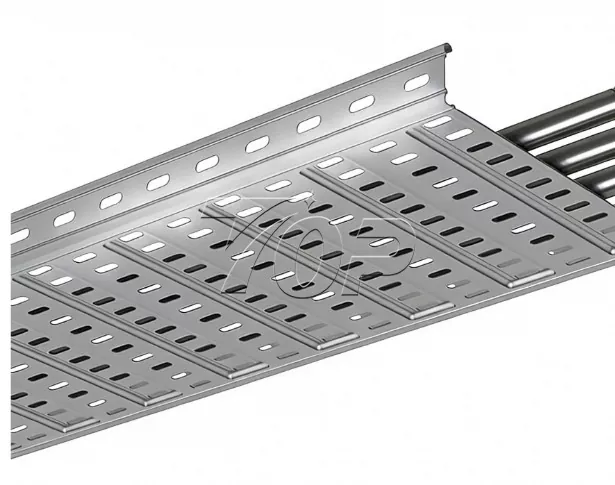

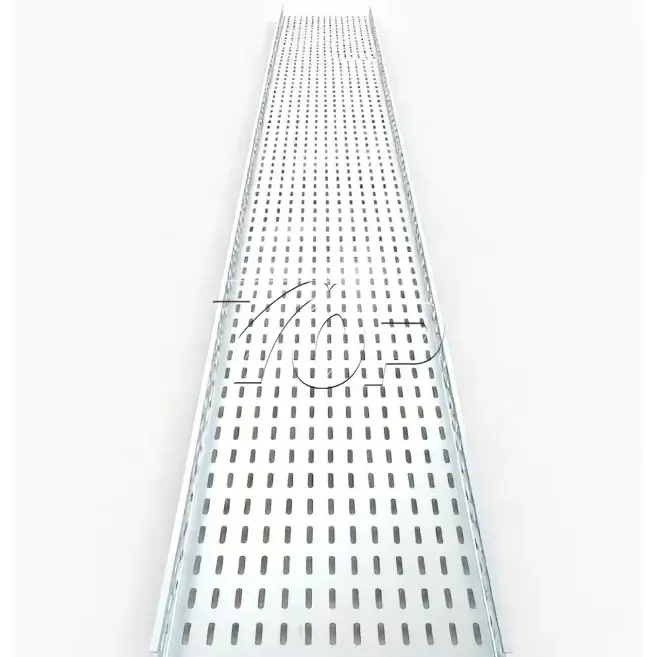

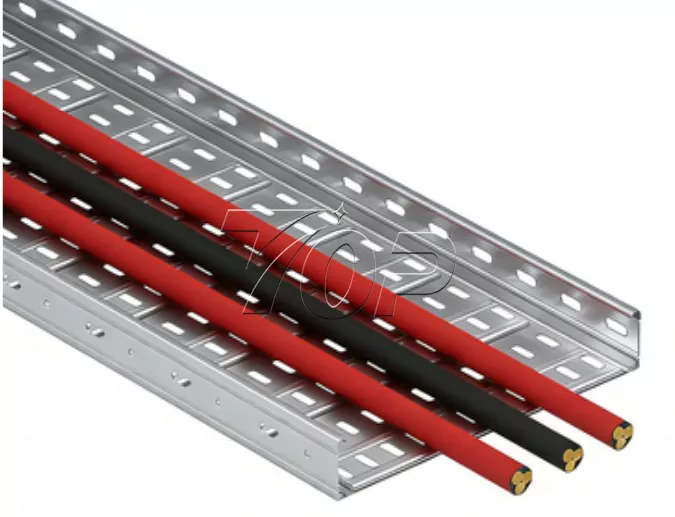

2. Perforert kabelbrett

Bruksområde: Kommersielle tak som krever bunnbeskyttelse.

Fordel: Dens ventilerte bunnspor tillater vanndrenering samtidig som de beskytter kabler mot ujevne takflater.

3. Nettingkabelbrett

Spesialdesignet for kompleks ruting med flere svinger og fall.

Funksjon: Svært fleksibel; kan kuttes og bøyes på stedet for lett å navigere i hindringer.

Hvordan fungerer kabelbrett?

I stedet for å dra kabler over takflaten, spenner brettet over avstanden mellom monteringspunktene.

Den overfører vekten av kablene til reolkonstruksjonen eller takfestene, og holder ledningene hevet. Dette forhindrer kablene i å sitte i vannpytter under regnbyger og holder dem organisert slik at vedlikeholdsteamene enkelt kan spore en krets senere.

Hvordan installere kabelbrett?

Installasjonen er enkel, lett og rask med Topfencesolar presise design. Her er den generelle arbeidsflyten for et aluminiumssystem på taket:

Trinn 1:Kartlegg ruten. Ikke bare begynn å bore. Planlegg banen fra arrayet til omformeren. Unngå skyggelegging av panelene med selve brettet!

Trinn 2:Installer braketter. Du må heve brettet fra taket. Fest monteringsføttene eller koble brettet direkte til solcelleskinnene.

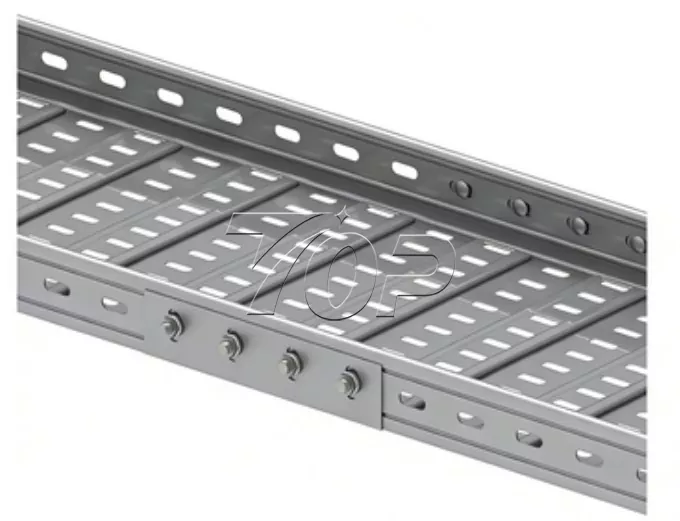

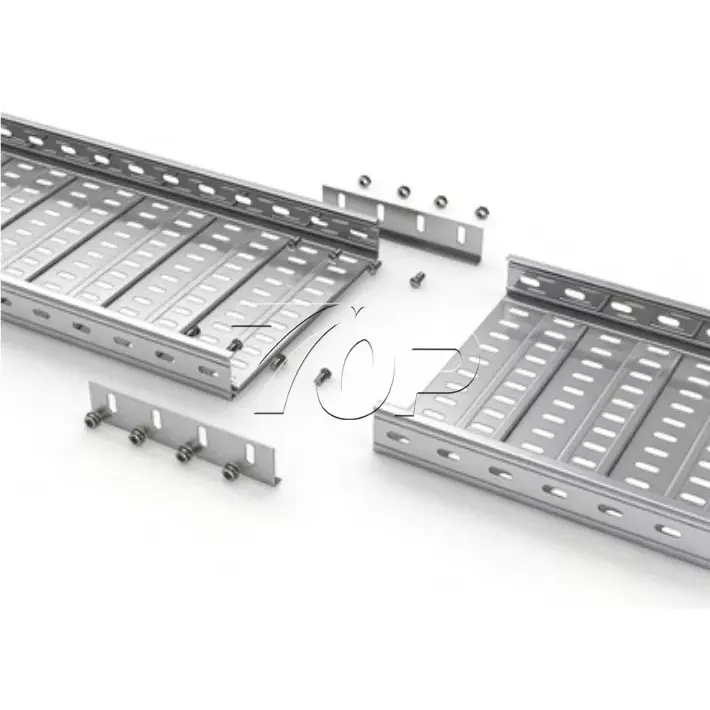

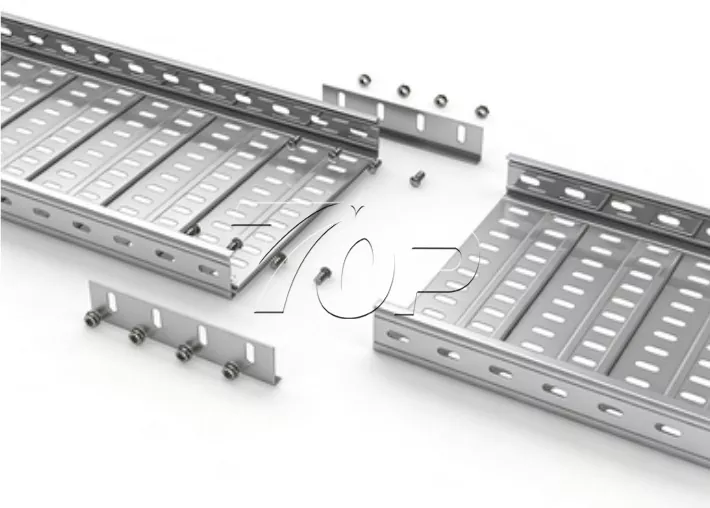

Trinn 3:Koble til seksjonene. Bruk skjøteplater til å skjøte sammen to lengder av brett. La det være et lite gap mellom seksjonene for termisk ekspansjon. Fordi aluminium utvider seg når det blir varmt; hvis du bolter dem for stramt uten en åpning, kan brettet deformeres.

Trinn 4:Legg kabelen. Plasser kablene i skuffen. Ikke trekk dem for stramt. Bruk UV-klassifiserte buntebånd eller aluminiumskabelklosser for å feste dem med noen fots mellomrom.

Trinn 5:Jording. Siden brettet er av metall, må det jordes. Bruk bindehoppere på tvers av skjøteplatene for å sikre elektrisk kontinuitet.
