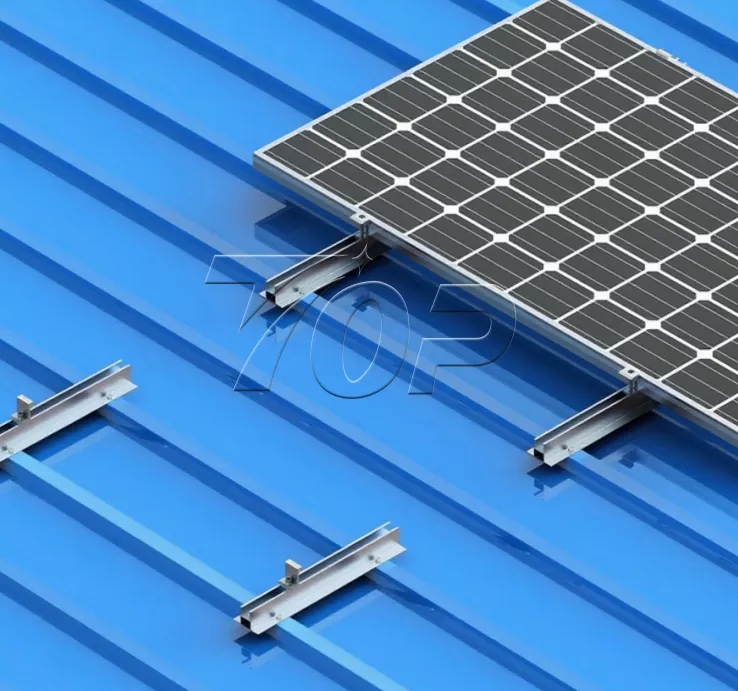

Aluminium Mini Rail Solar monteringssystem

1. Solcellepaneler

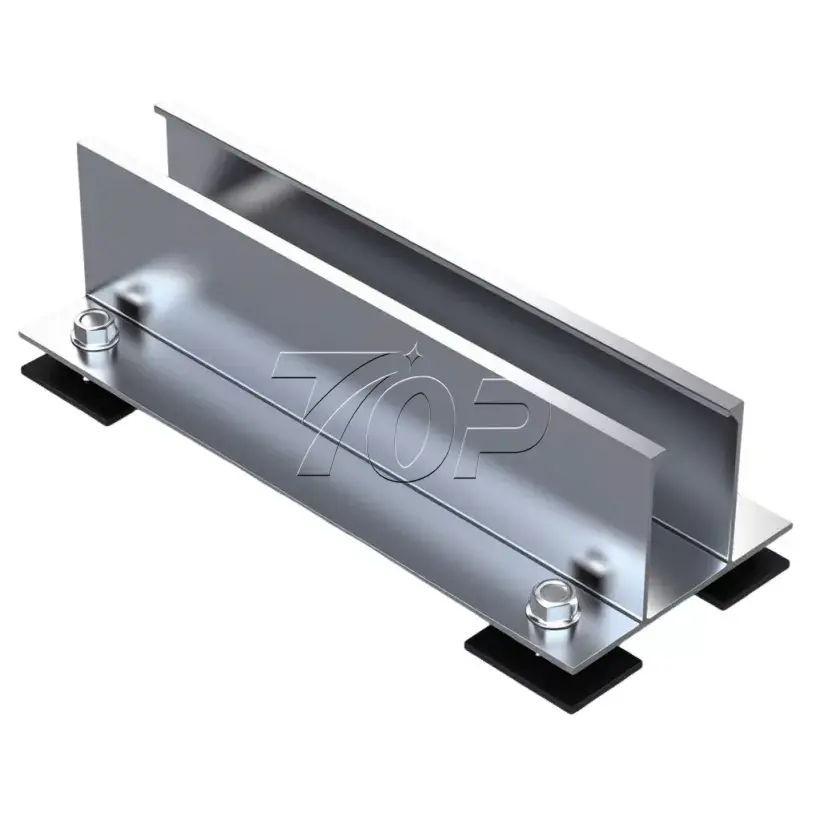

2. Miniskinner i aluminium

3. Midtklemme

4. Endeklemme

5. Bolt

6. Selvskjærende skrue

7. Gummipute

8. Jordingsplugg

9. Kabelklemme

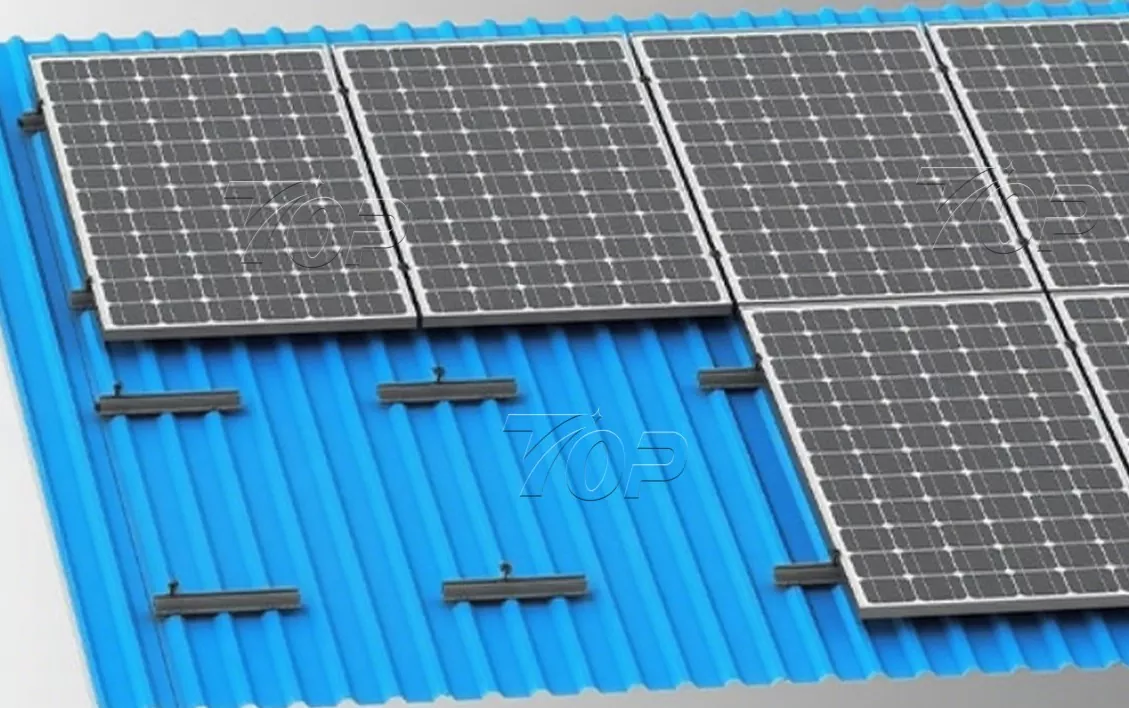

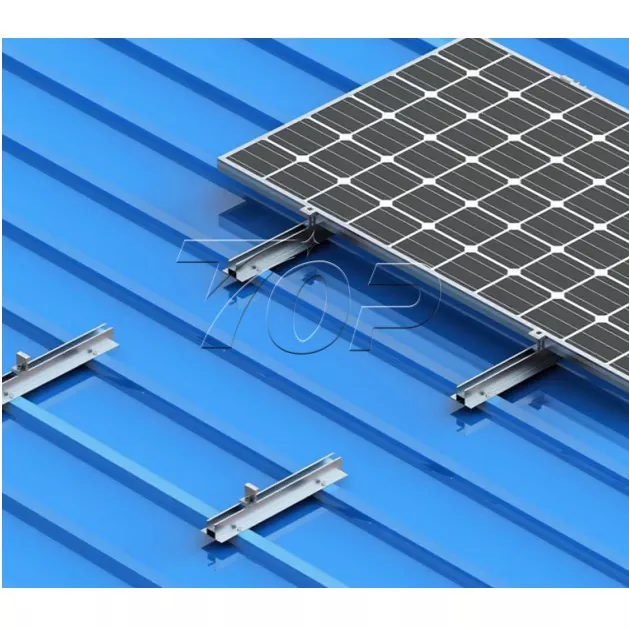

Utformingen av solcellepanelet på miniskinnediagramindikasjonen viser som nedenfor.

Solcellepanelets bredde er 1134 mm. Lengden kan være 2278 mm, tykkelsen på panelet er 30 mm, 35 mm. (Den passer også til andre dimensjoner av solcellepaneler.) Antallet solcellepaneler kan ordnes basert på størrelsen på taket på stedet.

Parametere

Denne løsningen er designet spesielt for montering av solcellepaneler i metalltak. Den kan tilpasses forskjellige soltakprosjekter med forskjellige skalaer og oppsett. Aluminium Mini Rail Solar Montering System kan inkludere trapesplatetak og korrugerte tak, etc. Vanlige spesifikasjoner er 200 mm lengde (støttetilpasninger), Topfencesolar Railless Mini Racking Solution for metalltak drar fordel av lett og er lett å bære og installere, noe som effektivt lindrer den ekstra lastbærende taket og reduserer belastningen på taket. Bimetallskruen med gummipute forhindrer vannlekkasje gjennom taket når skinnene monteres på metalltaket.

Funksjoner

1. Den forhåndsmonterte designen, enkel og høyeffektiv installasjon.

2. Vårt dette optimaliserte miniskinne for solcellemonteringssystem kan tilpasses metalltak på bolighus, næringsbyggtak, lagertak.

3. Aluminium 6005 - T5-materiale fra Topfencesolar har spesiell høy karakter fra markedet, systemet vårt har høy ytelse på lav vekt og styrke.

4. Den tåler sterk vind på opptil 60m/s og snøbelastning på 1,4KN/m², noe som sikrer stabiliteten og sikkerheten til solcellepanelstrukturen.

Lave kostnader, billig struktur, og reduserer også installasjonsarbeidskostnadene og installasjonstiden.
