Plassoptimalisert forhøyet solar rack struktur | Manila kasusstudie

Solarplattformprosjekt for forhøyet tak | Manila, Filippinene

Dette prosjektet demonstrerer hvordan Top Fence Solar med suksess løste alvorlige plassbegrensninger på taket og infrastrukturinterferensutfordringer for et næringsbygg i Manila, Filippinene.

Sted

Manila, Filippinene

Strukturmateriale

Varmgalvanisert stål / Al-Mg-Zn belagt stål

Løsningstype

Forhøyet solcelleplattform på taket

Målproblem

Takinfrastrukturhindringer og begrenset installasjonsplass

Prosjektintroduksjon

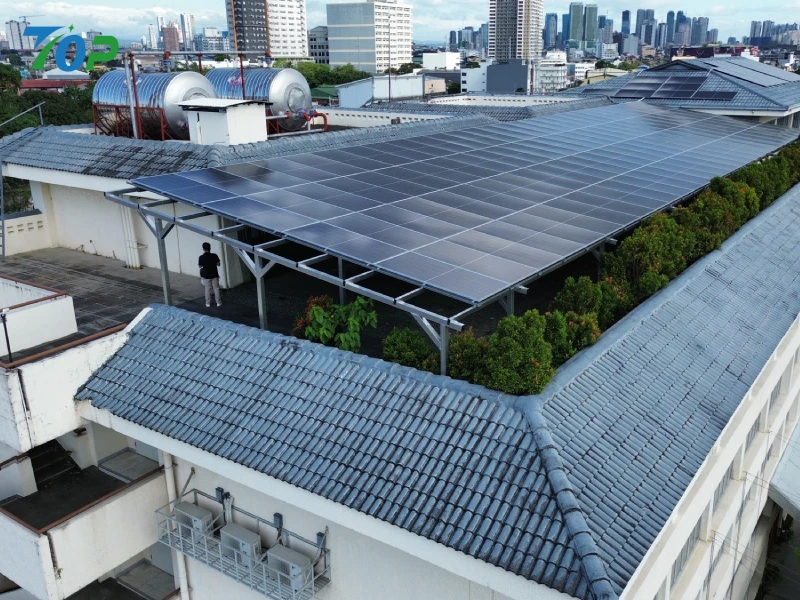

Måltaket var sterkt okkupert av kjøletårn, vanntanker, kabelføringssystemer, og vedlikeholdsganger, og etterlater utilstrekkelig brukbart areal for en konvensjonell solcellepanel. For å maksimere utnyttelsen av taket uten å forstyrre bygningsdriften, utviklet Top Fence Solar en førsteklasses forhøyet solar-stativstruktur som kan strekke seg over eksisterende takfasiliteter.

Den forhøyede plattformdesignen skapte et sekundært solinstallasjonslag over taket infrastruktur, noe som øker utbyggingskapasiteten for solenergi betydelig, samtidig som vedlikeholdet bevares tilgjengelighet og HVAC-driftseffektivitet.

Tekniske høydepunkter

Overhead Clearance Design

Solcelleplattformen ble hevet til en optimalisert strukturell høyde, noe som tillot uavbrutt luftstrøm rundt HVAC-kjølesystemer mens du opprettholder klar servicetilgang under solcellepanelet. Denne forhøyede konfigurasjonen minimerte skyggevirkningen og sikret langsiktig bruk av taket.

Strukturell integritet og vindsikkerhet

På grunn av den forhøyede eksponeringsprofilen ble strukturen forsterket med kraftige stålavstivninger, optimalisert lastfordeling og aerodynamiske tiltvinkelberegninger designet for å motstå sterk vind trykkforhold som vanligvis oppleves på Filippinene under tropiske stormer og tyfonsesonger.

Avansert korrosjonsbestandighet

Hele støttesystemet bruker varmgalvanisert stål og Al-Mg-Zn-belagte strukturelle komponenter konstruert for tropiske kystklima. Anti-korrosjonsbehandlingen øker holdbarheten mot fuktighet, saltholdig luft og langvarig miljøeksponering, som støtter en forventet levetid over 25 år.
