Ikke-penetrerende flatt takmonteringssystem for ballast: Vanntett løsning i teknisk klasse for kommersielle solcelleprosjekter på taket

Hvorfor flate takmonteringssystemer for solenergi erstatter penetrerende solcellekonstruksjoner på taket

I kommersielle solceller på taket er det flatt tak monteringssystem for solcelleballasthar blitt en av de raskest voksende installasjonsløsningene for EPC-entreprenører, solcelleinstallatører og industribyggeiere. Etter hvert som flere fabrikker, varehus, logistikkparker og kjøpesentre tar i bruk solenergi på taket, skifter industrien bort fra tradisjonelle takpenetrerende strukturer mot ikke-borende systemer som reduserer vanntettingsrisikoen og forbedrer byggeeffektiviteten.

For mange EPC-selskaper er taklekkasjekrav ikke lenger et lite ettersalgsproblem. En enkelt vanntett feil kan skape dyre vedlikeholdskostnader, forstyrre fabrikkdriften og skade langsiktig kundetillit. Det er nettopp derforflatt tak monteringssystem for solcelleballaster nå mye foretrukket i kommersielle og industrielle takprosjekter. Ved å bruke ballastvekt i stedet for takgjennomtrengning, hjelper systemet med å beskytte vanntette membraner samtidig som installasjonstidslinjene forkortes.

Samtidig er moderne ballastsystemer for solcelleanlegg ikke lenger bare «enkle strukturer uten boring». Tekniske standarder har utviklet seg raskt de siste årene. Vindmotstand, lastoptimalisering på taket, dreneringsklaring, korrosjonsbeskyttelse og aerodynamisk stabilitet er nå sentrale designfaktorer, spesielt for kommersielle PV-installasjoner i stor skala.

Denne artikkelen forklarer hvordan ikke-penetrerende solcellemonteringssystemer på taket fungerer, hvorfor EPC-entreprenører i økende grad foretrekker dem, og hvilke tekniske detaljer som faktisk betyr noe i kommersielle takprosjekter i den virkelige verden.

Hvorfor kommersielle solenergiprosjekter på taket beveger seg mot ikke-penetrerende ballastmonteringssystemer

For ti år siden var mange solcellesystemer på taket fortsatt avhengige av gjennomtrengende ankerforbindelser. Boring i betongtak ble ansett som normal praksis. Men standarder for kommersiell takbelegg har endret seg, og bygningseiere i dag er langt mer følsomme for vanntettingsrisiko enn før.

I mange industrianlegg beskytter selve taket produksjonsutstyr og inventar for millioner av dollar. Et lekkasjeproblem over en automatisert produksjonslinje, kjølelager eller elektronikkfabrikk kan raskt bli et stort driftsproblem. I noen prosjekter er reparasjonskostnadene fra vanninntrengning faktisk høyere enn den opprinnelige monteringskonstruksjonskostnaden.

På grunn av dette blir ikke-penetrerende solcellemonteringssystemer nå sett på mindre som en alternativ løsning og mer som en risikokontrollstrategi.

Økende press på EPC-entreprenører

EPC-entreprenører i dag er under press fra flere retninger:

• Kortere prosjektplaner
• Økende arbeidskostnader
• Høyere risiko for vanntettingsansvar
• Strengere takkonstruksjonsvurderinger
• Økende eierforventninger til langsiktig pålitelighet

Tradisjonell takgjennomføring skaper ofte ytterligere godkjenningsprosedyrer. Vanntette inspeksjoner, membranreparasjoner og strukturell forsterkning kan alle øke prosjektets kompleksitet. Et ikke-gjennomtrengende ballast solcellemonteringssystem bidrar til å forenkle disse arbeidsflytene.

For installatører som administrerer flere takprosjekter i MW-skala samtidig, kan reduksjon av installasjonstrinn forbedre omsetningshastigheten og arbeidseffektiviteten direkte.

Skiftet mot eksisterende ettermonteringsprosjekter

En annen grunn til at ballaststrukturer vokser raskt, er utvidelsen av ettermonterte solenergiprosjekter på taket.

Mange næringsbygg ble aldri opprinnelig designet for solcelleanlegg. Noen tak er allerede 8–15 år gamle, med aldrende vanntette lag eller usikker strukturell dokumentasjon. I disse tilfellene er bygningseiere ofte uvillige til å tillate ytterligere boring i takmembranen.

En tilnærming til montering av solcelletak uten boring reduserer bekymringer under godkjenningsprosessen og gir EPC-entreprenører en mer praktisk løsning for eldre bygninger.

Vanntetting er ikke lenger et "mindre problem"

Tidligere ble diskusjoner om vanntetting noen ganger behandlet som sekundære sammenlignet med ytelsen til energiproduksjon. Den mentaliteten har endret seg ganske mye.

I dag vurderer mange kommersielle kunder solenergiforslag på taket ved å bruke tre prioriteringer:

1. Taksikkerhet
2. Systempålitelighet
3. Langsiktig operasjonell risiko

Generasjonsutbytte har selvfølgelig fortsatt betydning. Men å forhindre taklekkasje har blitt like viktig, spesielt for logistikklager, farmasøytiske fabrikker, matvareanlegg og datasentre.

Dette er en av de sterkeste driverne bak bruken av ballast-solarstativsystemer globalt.

Hva er et flatt takmonteringssystem for solcelleballast?

Et flatt takmonteringssystem for solcelleballast er en ikke-gjennomtrengende fotovoltaisk støttestruktur som sikrer solcellepaneler ved hjelp av vektede ballastblokker i stedet for mekaniske takankere.

I stedet for å bore inn i takflaten, er systemet avhengig av beregnet ballastvekt, aerodynamisk design og friksjonsbasert stabilitet for å motstå vindløft og opprettholde strukturell integritet.

Disse systemene brukes ofte på kommersielle og industrielle flate tak hvor det er avgjørende å bevare vanntett ytelse.

Grunnleggende strukturelt arbeidsprinsipp

Driftsprinsippet er relativt enkelt, selv om de tekniske beregningene bak kan bli ganske sofistikerte.

Monteringsstrukturen fordeler last over takflaten gjennom ballastbrett, støtteben og beskyttelsesputer. Vindløftekrefter motvirkes av en kombinasjon av:

• Ballastvekt
• Aerodynamiske vindavvisere
• Optimaliserte tiltvinkler
• Friksjon mellom beskyttelsesputer og takmembran

I motsetning til penetrerende systemer er det ingen ankerbolter som bryter gjennom det vanntette laget.

Dette er spesielt viktig for TPO-, PVC- og EPDM-membrantak hvor vanntett integritet er svært følsomt for penetreringspunkter.

Hovedkomponenter i et ballast solcellemonteringssystem

Selv om design varierer mellom produsenter, inkluderer de fleste kommersielle takballastsystemer flere vanlige strukturelle komponenter.

AL6005-T5 aluminiumsskinner

Høystyrke aluminiumsskinner støtter solcellemodulene og overfører belastninger gjennom hele strukturen.

AL6005-T5 aluminiumslegering er mye brukt fordi den gir:

• God korrosjonsbestandighet
• Høy strukturell styrke
• Lett håndtering
• Lang levetid utendørs

Sammenlignet med tyngre stålsystemer er aluminiumskonstruksjoner lettere å transportere og installere på hustak.

Støtteben foran og bak

Støtteben bestemmer modulens vippevinkel og strukturell geometri. Avhengig av prosjektet kan systemene bruke:

• Sørvendt tiltdesign
• Øst-vest lav tilt konfigurasjon
• Aerodynamisk lavprofilarrangement

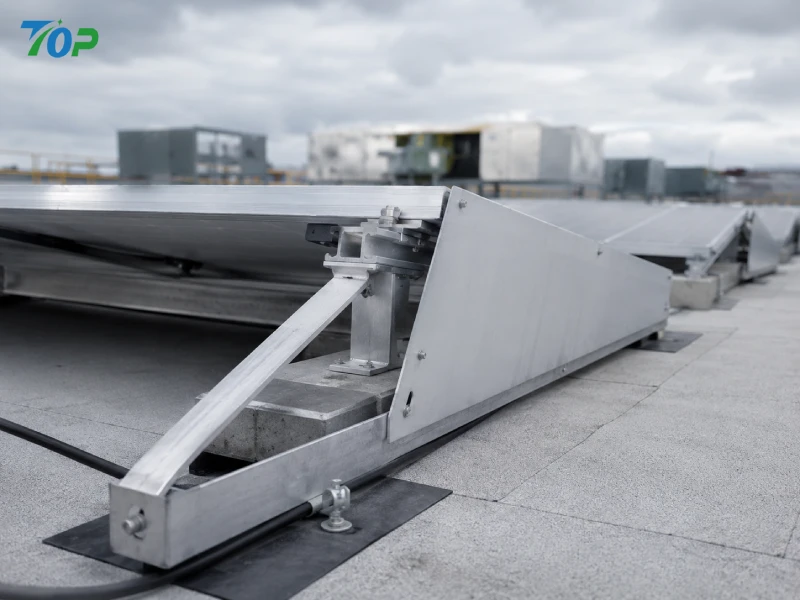

Den bakre støttestrukturen integrerer ofte vindavvisere for å forbedre løftemotstanden.

Ballastbrett

Ballastbrett holder betongblokker eller andre vektede materialer som stabiliserer systemet mot vindbelastninger.

Ballastkravet avhenger av flere tekniske variabler:

• Takhøyde
• Lokal vindhastighet
• Bygningseksponeringskategori
• Modul vippevinkel
• Takkantsoner
• Systemets aerodynamiske ytelse

I kystområder med sterk vind blir ballastberegninger betydelig mer komplekse.

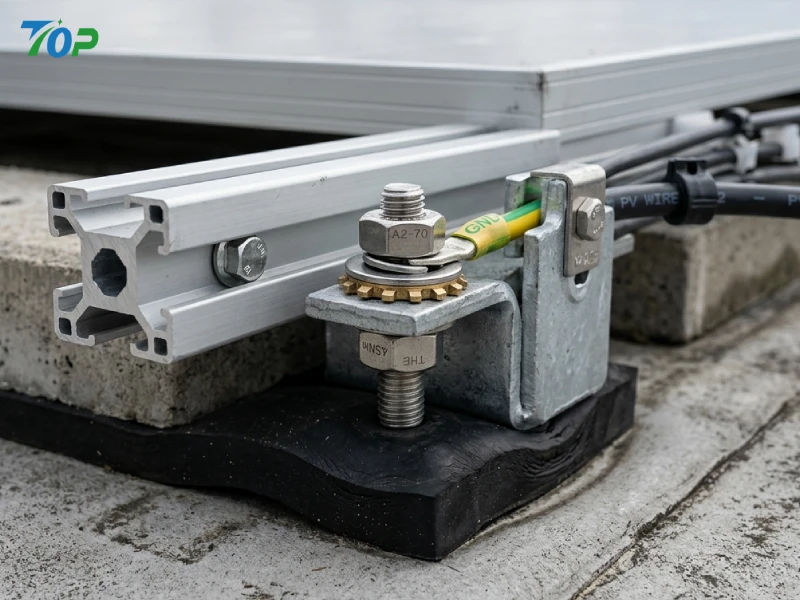

SUS304 festemidler i rustfritt stål

Festemidler blir ofte oversett i takprosjekter av lav kvalitet, men de påvirker direkte langsiktig pålitelighet.

SUS304 maskinvare i rustfritt stål gir:

• Sterk anti-korrosjon ytelse
• Lang levetid
• Redusert vedlikeholdsrisiko
• Stabil utendørs holdbarhet

Dette blir spesielt viktig i kystnære eller fuktige industrimiljøer.

EPDM gummiputer

Beskyttende gummiputer er installert mellom monteringskonstruksjonen og takmembranen.

Deres funksjoner inkluderer:

• Økende friksjon
• Beskytter vanntette lag
• Reduserer direkte trykkkonsentrasjon
• Forbedrer takkompatibilitet

Uten riktig membranbeskyttelse kan selv ikke-gjennomtrengende systemer fortsatt skade takmaterialer over tid.

Hvordan ikke-penetrerende solcellemonteringssystemer beskytter takvanntetting

En av de største fordelene med et flatt takmonteringssystem for solcelleballast er vanntett beskyttelse.

For næringsbyggeiere betyr dette ofte mer enn mange installatører i utgangspunktet forventer.

En taklekkasje kan virke liten under installasjon, men over flere regnperioder kan problemet utvide seg raskt, spesielt i store industrianlegg.

Den skjulte risikoen for takpenetrering

Hver takgjennomføring skaper et potensielt langsiktig sviktpunkt.

Selv når vanntette tetningsmidler påføres riktig under installasjonen, eldes materialer naturlig på grunn av:

• UV-eksponering
• Termiske ekspansjonssykluser
• Regnvannerosjon
• Mekanisk vibrasjon
• Temperatursvingninger

Etter år med takeksponering kan nedbrytning av tetningsmasse tillate fuktinfiltrasjon rundt ankerpunkter.

Dette problemet er spesielt vanlig i regioner med:

• Sterk UV-stråling
• Kraftig nedbør
• Hyppige tyfoner
• Stor sesongmessig temperaturvariasjon

Hvorfor næringsbyggeiere er mer forsiktige i dag

Bygningseiere har blitt mer erfarne med solenergi på taket det siste tiåret. Mange forstår allerede den langsiktige vedlikeholdsrisikoen forbundet med takgjennomtrengning.

Faktisk krever noen industrielle eiendomseiere nå eksplisitt ikke-penetrerende monteringssystemer under EPC-budgivning.

Denne trenden blir stadig mer vanlig i:

• Logistikkparker
• Kjølelager
• Elektronikkproduksjonsanlegg
• Produksjonsbygg av matvarekvalitet
• Farmasøytiske fabrikker

Disse bransjene kan ikke lett tolerere lekkasjerelaterte operasjonelle risikoer.

Beskytter takets garantiintegritet

En annen viktig faktor er takgarantibeskyttelse.

Noen takprodusenter kan delvis annullere vanntetthetsgarantier etter ukontrollert takinntrengning. Dette skaper ytterligere juridiske og økonomiske bekymringer for både bygningseiere og EPC-entreprenører.

Et ballast solcellemonteringssystem bidrar til å minimere dette problemet fordi den vanntette membranen forblir stort sett intakt.

Dette forenkler kommunikasjonen mellom:

• Leverandører av taktekking
• Bygningseiere
• PV installatører
• Forsikringsselskaper

Redusert vedlikeholdstrykk etter salg

For EPC-entreprenører kan vanntettingskrav bli ekstremt tidkrevende.

Noen ganger er selve lekkasjekilden ikke relatert til solcelleanlegget, men når solcelleutstyr finnes på taket, blir installatøren ofte involvert i feilsøking uansett.

Å redusere penetrasjonspunkter reduserer sannsynligheten for fremtidige tvister og bidrar til å beskytte langsiktige kundeforhold.

Dette er en grunn til at mange erfarne EPC-selskaper nå standardiserer ikke-penetrerende solcellemonteringssystemer på taket på tvers av kommersielle prosjekter når takforholdene tillater det.

Tekniske fordeler med ballast solar monteringssystemer

Populariteten til ballastsystemer handler ikke bare om vanntetting. Engineering effektivitet er en annen viktig årsak.

Moderne kommersielle takprosjekter er under konstant press for å redusere installasjonstiden og samtidig opprettholde strukturell pålitelighet. Et riktig utformet ballastsystem bidrar til å nå begge målene.

Raskere arbeidsflyt for installasjon

Sammenlignet med tradisjonell ankerbasert installasjon krever ballastkonstruksjoner generelt færre byggetrinn.

Det er vanligvis ikke behov for:

• Takboring
• Kjemisk ankerherding
• Vanntett gjenforsegling
• Kompleks penetrasjonsinspeksjon

Dette reduserer monteringstiden på taket betydelig.

Mange systemer bruker også forhåndsmonterte strukturelle komponenter, slik at installatører kan fullføre modulinstallasjonen raskere.

På store kommersielle hustak blir tidsbesparelsen veldig merkbar.

Reduserte arbeidskrav

Mangel på arbeidskraft påvirker solcelleinstallasjonsmarkedene i mange land.

Fordi ballastsystemer forenkler installasjonsprosedyrene, kan EPC-entreprenører ofte redusere:

• Avhengighet av dyktig arbeidskraft
• Takvanntette spesialister
• Installasjonsopplæringskompleksitet
• Takklargjøringsarbeid

Dette bidrar til å forbedre installasjonens skalerbarhet for store prosjektrørledninger.

Forbedret tilpasningsevne for eksisterende bygninger

Ikke alle hustak er ideelle for gjennomtrengende systemer.

Noen eksisterende bygninger har:

• Begrenset strukturell dokumentasjon
• Aldrende vanntette lag
• Begrensede boretillatelser
• Komplekse takoppsett

Et ikke-penetrerende flatt takmonteringssystem for solcelleballast gir større fleksibilitet i disse situasjonene.

Denne tilpasningsevnen er spesielt verdifull for ettermonterte kommersielle takprosjekter.

Lavere langsiktige vedlikeholdskostnader

Langsiktige driftskostnader betyr mer enn mange prosjektutviklere i utgangspunktet innser.

En rimelig monteringsstruktur som senere skaper problemer med vanntetting kan fort bli dyr over en 20-årig prosjektlivssyklus.

Ballastsystemer bidrar til å redusere:

• Lekkasjereparasjonskostnader
• Vanntett membranvedlikehold
• Korrosjonsrelatert utskifting
• Komplikasjoner ved taktilgang

Over tid kan dette forbedre den totale prosjektavkastningen betraktelig.

Kritiske tekniske designhensyn for PV-systemer for flattaksballast

Et flatt takmonteringssystem for solcelleballast kan se mekanisk enkelt ut fra utsiden, men konstruksjonen bak en pålitelig kommersiell takinstallasjon er faktisk ganske krevende.

I mange mislykkede solcelleprosjekter på taket var ikke problemet selve solcellemodulen. Problemet kom vanligvis fra undervurdert vindløft, dårlig taklastanalyse, dreneringshindringer eller langsiktig strukturell tretthet som ble ignorert under tidlig design.

Dette er grunnen til at erfarne EPC-entreprenører følger nøye med på tekniske beregninger før installasjonen i det hele tatt begynner.

Takstrukturell lastkapasitetsvurdering

Før du velger et ballastsystem for solcelleanlegg, må takets strukturelle kapasitet vurderes nøye.

I motsetning til penetrerende systemer som overfører last direkte til strukturelle forankringspunkter, fordeler ballastsystemer vekt over takflaten. Dette skaper ulike lasteegenskaper som krever detaljert analyse.

Typiske takbelastninger inkluderer:

• Egenlast fra monteringskonstruksjonen
• Solcellemodulvekt
• Betongballastblokkvekt
• Midlertidig vedlikeholdsbelastning
• Vindindusert dynamisk belastning
• Regnvannsakkumuleringspåvirkning

I ettermonteringsprosjekter er strukturell dokumentasjon noen ganger ufullstendig eller utdatert. Eldre industribygg kan ha gjennomgått renoveringer som endret opprinnelige belastningsforhold.

På grunn av dette utfører EPC-team ofte:

• Strukturelle inspeksjoner på stedet
• Kjerneprøvetaking
• Verifisering av ståltykkelse
• Betongstyrketesting
• Taknedbøyningsvurdering

En vanlig feil i lavbudsjettprosjekter er å behandle taklastberegninger som et grovt estimat i stedet for en ekte ingeniøroppgave. Dette kan bli farlig i storskala installasjoner hvor hundrevis av tonn ballast er fordelt over taket.

Analyse av vindbelastning og løft

Vindløft er en av de mest kritiske tekniske utfordringene for ikke-penetrerende solcellesystemer på taket.

Et solcellepanel oppfører seg i hovedsak som en stor aerodynamisk overflate utsatt for ytre trykk. Når vinden beveger seg over takmoduler, kan løftekreftene bli overraskende høye, spesielt nær takkanter og hjørner.

Dette er grunnen til at moderne flattaks design for solcelleballastmontering fokuserer sterkt på aerodynamisk optimalisering.

Profesjonell vindlastanalyse vurderer generelt:

• Regionale vindhastighetsdata
• Byggehøyde
• Terrengeksponeringskategori
• Takkantsoner
• Høyde på brystningens vegg
• Modul vippevinkel
• Matriseavstand

I områder med sterk vind kan ballastkravene øke dramatisk hvis den aerodynamiske ytelsen er dårlig.

For eksempel kan en dårlig optimalisert 15° tiltstruktur kreve betydelig mer ballast enn en lavprofils aerodynamisk design med integrerte vindavvisere.

Dette påvirker direkte:

• Taklasttrykk
• Transportkostnad
• Installasjonsarbeid
• Prosjektøkonomi

Moderne systemer av ingeniørkvalitet forsøker å redusere ballastbehovet gjennom luftstrømstyring i stedet for å bare legge til mer vekt.

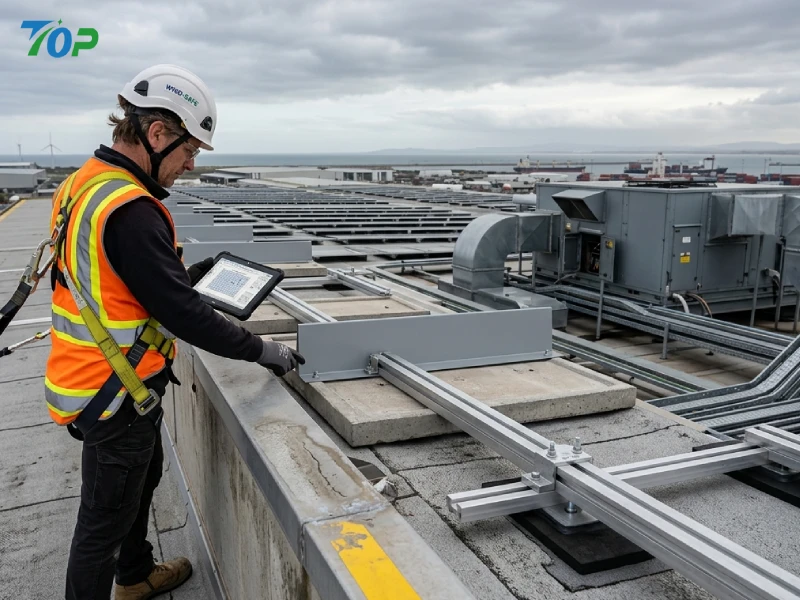

Hvorfor takkantsoner krever ekstra oppmerksomhet

Ikke alle takområder opplever det samme vindtrykket.

Takhjørner og perimetersoner er utsatt for sterkere løftekrefter fordi luftstrømmen akselererer rundt bygningens kanter. Disse områdene krever ofte:

• Ekstra ballast
• Lavere tiltvinkler
• Forsterkede deflektorer
• Redusert radavstand

Å ignorere kantsoneforsterkning er en av de mer vanlige designfeilene som er sett i uerfarne solcelleprosjekter på taket.

I kystområder som er utsatt for tyfon, kan svikt i kantsone skape kaskadende strukturelle skader på tvers av arrayet.

Ballastoptimaliseringsstrategi

Mange mennesker antar at ballastsystemer ganske enkelt "legger til betongblokker til strukturen er stabil." I virkeligheten er profesjonell ballastoptimalisering langt mer sofistikert.

Overdreven ballast skaper flere problemer:

• Høyere taklast
• Økte logistikkkostnader
• Lengre installasjonstid
• Vanskeligere takhåndtering
• Høyere utgifter til strukturell forsterkning

Et godt designet ballast solcellemonteringssystem har som mål å oppnå stabilitet med minimum nødvendig ballastvekt.

Dette oppnås vanligvis gjennom:

• Aerodynamiske deflektorer bak
• Nedre modultiltvinkler
• Forbedret luftstrømkontroll
• Optimalisert radavstand
• Bedre strukturell geometri

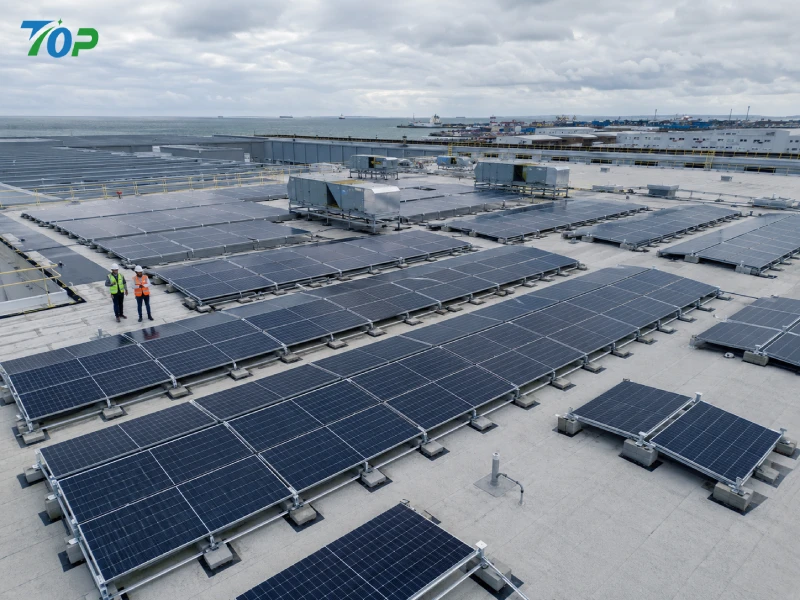

De siste årene har øst-vest-lavtiltsystemer blitt stadig mer populære fordi de ofte reduserer ballastkravene samtidig som de forbedrer plassutnyttelsen på taket.

Planlegging av drenering og vannføring

Dreneringsplanlegging blir noen ganger undervurdert under solenergidesign på taket.

En dårlig plassert monteringskonstruksjon kan hindre vannstrømmen og skape damområder på flate tak.

Over tid kan stående vann akselerere:

• Membran aldring
• Taklekkasje
• Korrosjon
• Strukturell forringelse

Profesjonelle PV-oppsett på taket opprettholder derfor riktige dreneringsveier mellom monteringsradene.

Viktige dreneringshensyn inkluderer:

• Takhellingsretning
• Dreneringssted
• Overløpsveier
• Vedlikehold tilgangsveier
• Risiko for akkumulering av rusk

I områder med mye nedbør blir dreneringsavstanden enda viktigere.

Noen EPC-entreprenører har lært dette på den harde måten etter å ha oppdaget blokkerte dreneringssystemer måneder etter ferdigstillelse av prosjektet.

Termisk ekspansjon og langsiktig strukturell stabilitet

Kommersielle taksolsystemer opplever kontinuerlig termisk sykling gjennom hele levetiden.

Metallstrukturer utvider seg under varmeeksponering på dagtid og trekker seg sammen under kjøligere natteforhold. Over 20–25 år kan denne repeterende bevegelsen skape utmattelsesstress ved koblingspunkter.

AL6005-T5 aluminium gir god strukturell stabilitet, men riktig ekspansjonsstyring er fortsatt viktig.

Profesjonelle design inkluderer vanligvis:

• Ekspansjonshull
• Glideskinneforbindelser
• Kontrollert festemoment
• Fleksible fugestrukturer

Hvis termisk bevegelse ignoreres, kan langsiktige problemer omfatte:

• Løsning av festemidler
• Skinnedeformasjon
• Stresssprekking
• Modulklemmeforskyvning

Disse problemene utvikler seg vanligvis gradvis i stedet for umiddelbart, og det er grunnen til at ingeniørerfaring er så viktig i design av solcellekonstruksjoner på taket.

Brannsikkerhet og kabelhåndtering

Ettersom den kommersielle PV-kapasiteten på taket fortsetter å øke, blir brannsikkerhetsstandardene strengere i mange land.

Moderne ballast solar reolsystemer må ta hensyn til:

• Branntilgangskorridorer
• Kabelføringssikkerhet
• Jordingskontinuitet
• Tilgang til nødvedlikehold

Dårlig kabelhåndtering er fortsatt overraskende vanlig i takinstallasjoner av lav kvalitet.

Løs kabelføring kan til slutt forårsake:

• UV-skader
• Isolasjonsslitasje
• Vanneksponering
• Koblingsfeil

Profesjonelle EPC-installatører integrerer generelt kabelbakker, UV-bestandige klips og forhøyede rutebaner i selve monteringssystemet.

Utfordringer med høy vind og kysttak: Hvordan ballastsystemer av teknisk kvalitet reduserer risiko

Ikke alle solenergimiljøer på taket er like krevende.

Kystregioner og tyfonutsatte markeder legger mye større belastning på solcelleanlegg på taket enn områder med lav vind i innlandet. I disse prosjektene blir den tekniske kvaliteten på monteringskonstruksjonen spesielt viktig.

Det er her store forskjeller mellom lavkostmonteringsleverandører og ingeniørfokuserte produsenter blir veldig tydelige.

Hvorfor vindmotstand er så viktig i solenergi på taket

Jordmonterte solcellesystemer overfører belastninger direkte til dype fundamenter. Taksystemer fungerer annerledes.

På et flatt tak er solcellepanelet fullstendig eksponert for ekstern luftstrøm mens den hovedsakelig er avhengig av ballastvekt og aerodynamisk kontroll for stabilitet.

Under sterke vindforhold kan løftetrykket øke raskt.

Tyfonhendelser skaper ytterligere utfordringer fordi vindretningen endres dynamisk. Dette betyr at takmatriser kan oppleve:

• Negativt trykkløft
• Turbulent sidebelastning
• Vibrasjonstretthet
• Ujevn trykkfordeling

Hvis den strukturelle designen mangler aerodynamisk optimalisering, blir ballastkravene for høye.

Aerodynamisk vindavviserdesign

Moderne ikke-penetrerende solcellemonteringssystemer på taket bruker ofte bakre vindavvisere for å forbedre luftstrømmen.

Formålet med disse deflektorene er ikke bare kosmetisk. Deres funksjon er å redusere turbulent luftstrøm under modulene.

Uten riktig luftstrømkontroll kan vinden generere sterke sugeeffekter under solcellepanelene, noe som øker løftekreftene dramatisk.

Godt utformede deflektorer hjelper:

• Reduser turbulens bak
• Senk løftetrykket
• Reduser ballastetterspørselen
• Forbedre strukturell stabilitet

I noen ingeniørstudier reduserte aerodynamisk optimalisering ballastkravene med mer enn 20 %, selv om faktiske resultater varierer avhengig av prosjekttilstand.

Designtrender med lav tiltvinkel

Mange eldre solcelleanlegg på taket brukte relativt bratte tiltvinkler for å maksimere energiproduksjonen.

I dag er prioriteringer for kommersiell takdesign i endring.

For mange industritak foretrekker EPC-entreprenører nå:

• Lavere tiltvinkler
• Høyere modultetthet
• Redusert vindeksponering
• Lavere ballastvekt

Denne trenden er spesielt synlig i øst-vestlig solcelleoppsett.

Selv om systemer med lav tilt kan redusere maksimal produksjonseffektivitet per modul, forbedrer de ofte den totale energiproduksjonen på taket ved å tillate høyere installasjonstetthet.

I kommersielle prosjekter er total ROI på taket vanligvis viktigere enn teoretisk effektivitet på modulnivå.

Korrosjonsbestandighet i kystmiljøer

Kystprosjekter skaper en annen stor utfordring: korrosjon.

Saltholdig luft akselererer materialnedbrytning, spesielt i metallfester og dårlig beskyttede stålkomponenter.

Dette er grunnen til at høykvalitets solcelleanlegg på taket vanligvis bruker:

• AL6005-T5 aluminiumsskinner
• SUS304 maskinvare i rustfritt stål
• Anodisert overflatebehandling
• Korrosjonsbestandige belegg

Lavkvalitets festemidler kan i utgangspunktet virke akseptable under installasjon, men forringes mye raskere under fuktige saltvannsforhold.

Når korrosjon utvikler seg rundt koblingspunkter, reduseres langsiktig strukturell pålitelighet raskt.

Ekte tekniske tiltak som brukes i takprosjekter med høy vind

Erfarne EPC-entreprenører bruker vanligvis flere ingeniørstrategier samtidig i stedet for å stole på ballastvekten alene.

Typiske forsterkningsmetoder inkluderer:

• Forbedret perimeterballast
• Ekstra vindavvisere
• Redusert modultiltvinkel
• Optimalisert radavstand
• Forsterkede jernbaneforbindelser
• Forbedret strukturell avstivning

I noen kystprosjekter deler ingeniører også takoppstillinger i separate aerodynamiske soner for å bedre styre trykkfordelingen.

Denne typen prosjektspesifikk ingeniøroptimalisering blir stadig viktigere ettersom kommersielle solcelleanlegg på taket fortsetter å skalere større.

Øst-vest vs sørvendt ballastoppsett: Hvilken design er bedre?

Å velge riktig array-layout har stor innvirkning på takets ytelse, ballastbehov, installasjonstetthet og prosjektøkonomi.

For kommersielle hustak er de to vanligste tilnærmingene:

• Sørvendte vippesystemer
• Øst-vest lavt tilt systemer

Ingen av tilnærmingene er universelt overlegne. Den beste løsningen avhenger av prosjektprioriteringer og takforhold.

Fordeler med sørvendt layout

Sørvendte matriser dominerte tradisjonelt kommersielle solcelleprosjekter på taket fordi de maksimerer soleksponering under høye sollystimer.

Fordelene inkluderer:

• Høyere toppgenerasjonseffekt
• Sterk vinterproduksjonsytelse
• Kjente tekniske designstandarder
• Enkel elektrisk planlegging

Imidlertid krever sørvendte systemer generelt:

• Større radavstand
• Høyere tiltvinkler
• Mer ballastvekt
• Større vindeksponering

Disse begrensningene blir mer merkbare på kommersielle hustak med begrenset plass.

East-West Ballast Layout Fordeler

Øst-vest-systemer har blitt stadig mer populære for store kommersielle og industrielle tak.

Denne utformingen plasserer moduler rygg-mot-rygg ved relativt lave tiltvinkler.

Designet gir flere viktige fordeler:

• Høyere takutnyttelse
• Redusert skyggelegging mellom radene
• Lavere ballastkrav
• Forbedret aerodynamisk oppførsel
• Mer balansert daglig kraftutgang

Fordi radavstanden kan reduseres betydelig, øker den totale installerte takkapasiteten ofte.

For logistikksentre og fabrikktak kan dette forbedre den totale prosjektøkonomien betraktelig.

Kommersielle tak-ROI-hensyn

I bakkesolprosjekter i bruksskala er ofte det primære målet å maksimere individuell moduleffekt.

Kommersielle hustak fungerer annerledes.

De fleste C&I-takprosjekter er begrenset av tilgjengelig takareal i stedet for modultilgjengelighet.

På grunn av dette evaluerer EPC-entreprenører i økende grad:

• Total rooftop generasjon
• Installasjonstetthet
• Strukturell belastningseffektivitet
• Egenforbruksmatching
• Prosjektets tilbakebetalingstid

Øst-vest-systemer fungerer ofte godt i disse kategoriene, spesielt for industrielle strømforbruksprofiler på dagtid.

Hvilken layout er mer vanlig i dag?

Gjeldende markedstrender viser økende bruk av øst-vest-ballastsolcellemonteringssystemer for store kommersielle hustak.

Dette gjelder spesielt i:

• Lagertak
• Distribusjonssentre
• Store produksjonsanlegg
• Flate logistikkfasiliteter

Når det er sagt, er sørvendte systemer fortsatt vanlige der:

• Takareal er tilstrekkelig
• Maksimal toppproduksjon er prioritert
• Snøfelling er viktig
• Lokal elektrisitetsprising favoriserer generasjon midt på dagen

Til syvende og sist bør profesjonelt tak-PV-design evaluere begge layoutene under prosjekteringsfasen i stedet for å bruke en standardløsning på hvert prosjekt.

Sertifiseringer og materialstandarder som B2B-kjøpere bør bekrefte

I kommersielle solcelleprosjekter på taket forventes monteringsstrukturen å forbli operativ i mer enn 20 år under kontinuerlig utendørs eksponering. Likevel tas mange anskaffelsesbeslutninger primært på kortsiktig prissammenligning.

Erfarne EPC-entreprenører vet at denne tilnærmingen kan bli dyr senere.

Materialkvalitet, produksjonskonsistens og sertifiseringsstandarder påvirker direkte:

• Strukturell pålitelighet
• Installasjonseffektivitet
• Langsiktig korrosjonsbestandighet
• Vedlikeholdsfrekvens
• Prosjektgarantirisiko

Av denne grunn vurderer ingeniørfokuserte kjøpere vanligvis mye mer enn den grunnleggende tilbudsprisen.

Hvorfor materialkvalitet påvirker livssykluskostnadene direkte

Et solcellemonteringssystem på taket fungerer kontinuerlig under UV-eksponering, termisk sykling, regnvann, vindvibrasjoner og miljøforurensning.

Dårlige materialer kan fortsatt bestå kortsiktige installasjonsinspeksjoner mens de sakte forringes over tid.

Vanlige langsiktige problemer forårsaket av komponenter av lav kvalitet inkluderer:

• Festemiddelkorrosjon
• Skinnedeformasjon
• Klemmen sprekker
• Tilkoblingsløsning
• Galvanisk korrosjon
• For tidlig strukturell tretthet

Når korrosjon på taket begynner, blir vedlikeholdet mye mer komplisert fordi tilgang til taket i seg selv skaper arbeids- og sikkerhetskostnader.

Dette er grunnen til at kommersielle takprosjekter i økende grad prioriterer livssyklusverdi i stedet for kun innledende innkjøpsbesparelser.

Fordeler med AL6005-T5 aluminiumslegering

AL6005-T5 aluminiumslegering er mye brukt i ingeniør-grade ballast solcellemonteringssystemer fordi den tilbyr en sterk balanse mellom strukturell ytelse og vekteffektivitet.

Sammenlignet med konvensjonelle karbonstålkonstruksjoner gir aluminium flere fordeler for takinstallasjoner.

• Lavere transportvekt
• Enklere takhåndtering
• Sterk korrosjonsbestandighet
• God mekanisk styrke
• Lang holdbarhet utendørs

For installatører forbedrer lettere konstruksjonskomponenter også installasjonshastigheten og reduserer tretthet for arbeidere under utplassering på taket.

En annen viktig fordel er korrosjonsadferd. Aluminium danner naturlig et oksidbeskyttende lag, som bidrar til å forbedre langsiktig utendørs stabilitet i fuktige miljøer.

Dette blir spesielt verdifullt i kystindustriprosjekter hvor korrosjonseksponering er betydelig mer aggressiv.

Hvorfor SUS304 festemidler i rustfritt stål er viktige

Festemidler er blant de minste komponentene i et solcelleanlegg på taket, men de er også blant de viktigste.

Lavkvalitetsbolter kan i utgangspunktet se identiske ut under installasjonen, men deres langsiktige ytelse kan variere dramatisk.

SUS304 rustfritt stål er vanligvis foretrukket fordi det gir:

• Utmerket anti-rust ytelse
• Høy utendørs holdbarhet
• Stabil mekanisk styrke
• Redusert vedlikeholdsrisiko

I kommersielle takprosjekter er tilkoblingssikkerheten viktig fordi vibrasjon, termisk ekspansjon og vindbelastning kontinuerlig belaster festepunkter.

Hvis festene korroderer eller løsner over tid, reduseres strukturell stabilitet gradvis.

For kystinstallasjoner kan enkelte prosjekter til og med oppgradere til materialer med høyere korrosjonsbestandighet avhengig av miljøeksponeringsforhold.

Nøkkelsertifiseringer for internasjonale kommersielle solenergiprosjekter

Globale EPC-entreprenører og -distributører krever i økende grad internasjonalt anerkjente sertifiseringer før de godkjenner leverandører av monteringssystem.

Disse sertifiseringene hjelper deg å bekrefte:

• Produksjonskvalitetskontroll
• Materialkonsistens
• Strukturelle sikkerhetsstandarder
• Tester samsvar
• Sporbarhetssystemer

Vanlige sertifiseringer som etterspørres i internasjonale PV-prosjekter inkluderer:

• TUV-sertifisering
• ISO9001 kvalitetsstyring
• SGS materialtesting
• CE-samsvar

For mange EPC-selskaper er sertifiseringsgjennomgang nå en standard del av leverandørkvalifiseringsprosedyrer.

I store kommersielle prosjekter kan dokumentasjonskvalitet påvirke anskaffelsesbeslutninger nesten like mye som prissetting.

Hvorfor produksjonssporbarhet blir viktigere

Ettersom solcelleprosjekter på taket blir større og mer teknisk krevende, ønsker kjøpere i økende grad produksjonssporbarhet.

Dette inkluderer:

• Materialbatch-oppføringer
• Ekstrudering kvalitetskontroll
• Overflatebehandlingsdokumentasjon
• Mekaniske testrapporter
• Verifisering av festemidler

Profesjonelle produsenter opprettholder vanligvis strenge kvalitetskontrollsystemer gjennom hele produksjonen i stedet for kun å stole på sluttinspeksjoner.

Dette er spesielt viktig for distributører og EPC-entreprenører som administrerer multi-MW prosjektrørledninger på tvers av flere land.

Vanlige feil i solcelleprosjekter med flattaksballast

Kommersielle taksolsystemer har forbedret seg betydelig i løpet av det siste tiåret, men installasjonsfeil forekommer fortsatt ofte, spesielt i aggressive lavkostprosjekter.

Mange av disse problemene kan unngås med riktig teknisk planlegging.

Ignorer taklastgrenser

En av de mest alvorlige feilene er å undervurdere taklastbegrensninger.

Fordi ballastsystemer er avhengige av distribuert vekt, antar installatører noen ganger at "taket sannsynligvis kan håndtere det."

Dette er ikke en profesjonell ingeniørtilnærming.

Risikoen for overbelastning blir mer alvorlig når:

• Bygningene er eldre
• Strukturtegninger er ufullstendige
• Det finnes tidligere modifikasjoner på taket
• Vanntanking forekommer allerede

I noen ettermonteringsprosjekter har overdreven ballastbelastning krevd kostbar strukturell forsterkning etter at installasjonsplanleggingen allerede var fullført.

Feil vindsoneberegninger

Vindbelastningsfeil er fortsatt en av de vanligste årsakene til konstruksjonsfeil i solenergi på taket over hele verden.

Problemer oppstår ofte når installatører:

• Bruk generiske ballastberegninger
• Se bort fra takkanthevingssoner
• Undervurder lokal vindeksponering
• Klarer ikke å optimalisere aerodynamisk design

I tyfonutsatte områder kan selv relativt små designfeilberegninger gi svært store løftekraftforskjeller.

Profesjonell solcelleteknikk på taket bør alltid bruke prosjektspesifikk vindanalyse i stedet for kopierte forutsetninger fra tidligere installasjoner.

Blokkering av dreneringssystemer på taket

Avløpshinder er et annet overraskende vanlig problem.

Dårlig planlagte monteringsoppsett kan forstyrre:

• Dreneringsveier
• Overløpssystemer
• Vedlikehold tilgangsveier

Dette kan til slutt skape stående vannopphopning rundt strukturen.

Langsiktig grubling kan akselerere:

• Aldring av takmembran
• Lekkasjeutvikling
• Korrosjon
• Strukturell forringelse

Profesjonelle EPC-team inspiserer generelt takets dreneringsadferd før de fullfører layoutdesign.

Bruke festemidler av lav kvalitet

Problemer med festekvaliteten oppstår vanligvis ikke umiddelbart etter installasjon.

I stedet utvikler feilene seg gradvis over flere år gjennom:

• Korrosjon
• Termisk sykling
• Vindvibrasjoner
• Fuktighetseksponering

Dårlig maskinvare kan i utgangspunktet redusere anskaffelseskostnadene litt, men langsiktige vedlikeholdskostnader kan raskt overstige disse besparelsene.

For PV-systemer på taket av teknisk kvalitet, bør festekvaliteten aldri behandles som et sekundært problem.

Dårlig kabelhåndteringsplanlegging

Kabelstyringskvalitet påvirker i stor grad påliteligheten på taket på lang sikt.

Dårlig ruting kan utsette kabler for:

• Stående vann
• UV-stråling
• Mekanisk slitasje
• Skarpe metallkanter
• Dyrepåvirkning

Profesjonelle installasjoner integrerer vanligvis:

• Forhøyet kabelføring
• UV-bestandige klips
• Dedikerte kabelbakker
• Rydd tilgangsveier for vedlikehold

Godt organisert takkabelhåndtering forbedrer også fremtidig inspeksjonseffektivitet.

Hvordan EPC-entreprenører kan redusere prosjektkostnadene med optimalisert ballastmonteringsdesign

Å redusere prosjektkostnadene betyr ikke alltid å kjøpe det billigste monteringssystemet.

I kommersiell solenergi på taket gir ingeniøroptimalisering ofte større langsiktige besparelser enn lave innledende anskaffelsespriser.

Reduserer installasjonstiden per MW

Installasjonshastigheten påvirker EPC-lønnsomheten direkte.

Et godt utformet flatt takmonteringssystem for solcelleballast kan redusere:

• Takklargjøringsarbeid
• Installasjonskompleksitet
• Vanntette behandlingsprosedyrer
• Arbeidskrav

Forhåndsmonterte strukturelle komponenter forbedrer også distribusjonseffektiviteten, spesielt i store takprosjekter på lager.

For kommersielle installasjoner med flere MW kan selv beskjedne forbedringer av installasjonseffektiviteten skape meningsfulle arbeidsbesparelser.

Lavere reparasjonskostnader for vanntetting

Tvister om taklekkasje er dyre ikke bare økonomisk, men også driftsmessig.

Ettersalgs vanntett feilsøking kan omfatte:

• Ytterligere inspeksjoner på stedet
• Reparasjon av takmembran
• Driftsavbrudd
• Kundeforhold skade

Ikke-penetrerende ballastsystemer bidrar til å redusere disse langsiktige forpliktelsene betydelig.

Forenklet logistikk og containerlasting

Moderne solcelleprosjekter på taket fokuserer i økende grad på logistikkeffektivitet.

Optimalisert strukturell design kan redusere:

• Fraktvolum
• Containeravfallsplass
• Vanskeligheter med materialhåndtering
• Sorteringstid på stedet

For globale EPC-entreprenører som administrerer internasjonale forsendelser, påvirker logistikkoptimalisering direkte den totale kostnadskontrollen for prosjektet.

Standardisert komponentbeholdning

Distributører og EPC-selskaper foretrekker systemer med høy komponentkompatibilitet fordi standardisert lagerbeholdning reduserer operasjonell kompleksitet.

Bruk av universelle klemmer, skinner og strukturelt tilbehør på tvers av flere takprosjekter bidrar til å forenkle:

• Lagerstyring
• Reservedelslager
• Installatøropplæring
• Fremtidig vedlikeholdsstøtte

Dette er en grunn til at modulære ballastmonteringssystemer fortsetter å vinne popularitet i storskala kommersiell utplassering.

Hvordan velge en pålitelig produsent av ballastsolarmontering

Ikke alle leverandører av solcellemontering opererer på samme ingeniørnivå.

Noen produsenter konkurrerer hovedsakelig på pris, mens andre fokuserer på langsiktig strukturell pålitelighet og EPC-prosjektstøtte.

For kommersielle takprosjekter blir forskjellen veldig viktig.

Evaluering av ingeniørevne

En profesjonell monteringsprodusent bør gi mer enn grunnleggende produkttegninger.

Teknisk støttefunksjoner kan omfatte:

• Vindlastberegninger
• Strukturanalyserapporter
• Prosjektspesifikk ballastoptimalisering
• CAD layout tegninger
• BIM-kompatibilitet
• Anbefalinger for dreneringsplanlegging

Sterk ingeniørstøtte reduserer ofte prosjektrisikoen betraktelig under både design- og installasjonsfasene.

Kvalitetsvurdering av produksjon

Konsistens i produksjonen påvirker installasjonskvaliteten direkte.

Dårlig ekstruderingspresisjon eller unøyaktig hullplassering kan skape:

• Installasjonsforsinkelser
• Innrettingsproblemer
• Festestressproblemer
• Krav til feltmodifikasjoner

Profesjonelle produsenter opprettholder vanligvis:

• Strenge ekstruderingstoleranser
• Inspeksjon av overflatebehandling
• Kvalitetsverifisering av festemidler
• Materialsporbarhetssystemer

Pålitelighet i forsyningskjeden

Leveringspålitelighet er viktig i kommersiell solcelle på taket.

Byggeplaner er ofte tett koordinert med:

• Modullevering
• Inverter installasjon
• Elektriske underleverandører
• Takvinduer

Forsinket levering av monteringsstruktur kan påvirke hele EPC-planen.

På grunn av dette vurderer mange internasjonale kjøpere nå:

• Produksjonskapasitet
• Ledetidsstabilitet
• Eksportererfaring
• Emballasjestandarder
• Optimalisering av containerlasting

Hvorfor EPC-leverandører foretrekker one-stop-leverandører

Å administrere separate ingeniørfirmaer, produsenter og logistikkleverandører øker kommunikasjonskompleksiteten.

One-stop solcellemonteringsleverandører hjelper til med å forenkle:

• Teknisk kommunikasjon
• Tekniske revisjoner
• Innkjøpskoordinering
• Frakthåndtering
• Ettersalgsstøtte

For raske kommersielle takprosjekter kan integrert støtte forbedre gjennomføringseffektiviteten betraktelig.

Hvorfor globale EPC-entreprenører velger TopFence solcellemonteringssystemer

Ettersom solcelleprosjekter på taket blir større og mer teknisk krevende, foretrekker EPC-entreprenører i økende grad leverandører som kombinerer ingeniørkompetanse med stabil produksjonskvalitet.

TopFence fokuserer på kommersielle og industrielle fotovoltaiske monteringssystemer designet for virkelige installasjonsforhold i stedet for rent teoretiske strukturelle modeller.

Ingeniørorientert produktutvikling

Moderne takprosjekter krever mer enn standard monteringsutstyr.

TopFence ballast solcellemonteringssystemer er utviklet med vekt på:

• Installasjonseffektivitet
• Vindmotstandsoptimering
• Vanntett takbeskyttelse
• Strukturell stabilitet
• Langsiktig utendørs holdbarhet

Selskapet optimerer kontinuerlig aerodynamisk ytelse for å redusere unødvendig ballastbehov samtidig som prosjektsikkerheten opprettholdes.

Materialstandarder av høy kvalitet

TopFence-systemer bruker vanligvis:

• AL6005-T5 aluminiumslegering
• SUS304 festemidler i rustfritt stål
• Korrosjonsbestandig overflatebehandling
• Strenge kvalitetskontrollprosedyrer

Disse materialstandardene bidrar til å forbedre langsiktig pålitelighet i krevende takmiljøer, inkludert kystindustriområder.

Tilpasset strukturell teknisk støtte

Kommersielle takprosjekter følger sjelden identiske forhold.

TopFence gir prosjektorientert ingeniørhjelp inkludert:

• Analyse av ballastoptimalisering
• Vindlastberegninger
• CAD strukturelle oppsett
• Planlegging av containerlasting
• Installasjonsanbefalinger

Denne støtten hjelper EPC-entreprenører med å forbedre prosjekteffektiviteten og samtidig redusere installasjonsusikkerhet.

Global forsyningskapasitet for EPC og distributører

For distributører og store EPC-entreprenører er forsyningsstabilitet viktig.

TopFence støtter:

• Bulk kommersielle bestillinger
• OEM/ODM samarbeid
• Internasjonal prosjektleveranse
• Optimaliserte emballasjeløsninger
• Storskala takdistribusjonsstøtte

Ettersom kommersiell taksolenergi fortsetter å ekspandere globalt, blir ingeniørfokuserte monteringsløsninger stadig viktigere for langsiktig prosjektsuksess.

Vanlige spørsmål — Flattaks monteringssystemer for solcelleanlegg

Q1. Kan solcellepaneler monteres på flatt tak uten å bore?

Ja. Et flatt takmonteringssystem for solcelleballast gjør at solcellemoduler kan installeres uten å trenge gjennom takmembranen. Strukturen bruker ballastvekt og aerodynamisk stabilitet i stedet for ankerbolter.

Q2. Hvor mye ballastvekt kreves vanligvis?

Kravene til ballast varierer avhengig av vindhastighet, byggehøyde, takeksponering, tiltvinkel og lokale tekniske standarder. Profesjonelle strukturelle beregninger kreves for hvert prosjekt fordi takforholdene varierer betydelig.

Q3. Er ballastmonteringssystemer trygge i tyfonregioner?

Ballastsystemer av teknisk kvalitet kan fungere trygt i områder med sterk vind når de er utformet på riktig måte. Vindtunneloptimalisering, aerodynamiske deflektorer, kantsoneforsterkning og riktige ballastberegninger er avgjørende i tyfonutsatte områder.

Q4. Vil ballastsystemer skade takmembraner?

Riktig utformede systemer bruker beskyttende EPDM-gummiputer for å redusere direkte trykk- og friksjonsskader. Sammenlignet med penetrerende systemer gir ballastkonstruksjoner generelt mye lavere vanntettingsrisiko.

Hvilke taktyper er egnet for ballast solcellemonteringssystemer?

Ballastsystemer brukes ofte på:

• Flate tak av betong
• TPO membrantak
• PVC tak
• EPDM tak
• Bitumen flate tak

Imidlertid er det alltid nødvendig med strukturell lastevaluering før installasjon.

Hvorfor blir øst-vest-oppsett mer populære?

Øst-vest-oppsett forbedrer utnyttelsen av taket, reduserer radavstanden og reduserer ofte ballastbehovet. For mange kommersielle hustak gir de bedre total energitetthet og forbedret prosjektavkastning.

Konklusjon

Den kommersielle solenergiindustrien på taket utvikler seg raskt, og forventningene til monteringssystemene endrer seg i takt med den.

I dag blir et flatt takmonteringssystem for solenergi ikke lenger bare sett på som et "ikke-boringsalternativ." Det har blitt en omfattende ingeniørløsning med fokus på:

• Vanntett takbeskyttelse
• Installasjonseffektivitet
• Vindmotstandsoptimering
• Langsiktig strukturell pålitelighet
• Livssyklus kostnadsreduksjon

For EPC-entreprenører kan valg av riktig ballast-solreolsystem redusere prosjektrisikoen betraktelig samtidig som konstruksjonseffektiviteten og kundetilfredsheten forbedres.

For distributører og næringsbyggeiere gir monteringssystemer av teknisk kvalitet sterkere langsiktig driftsstabilitet og lavere vedlikeholdseksponering over hele PV-prosjektets livssyklus.

Ettersom solenergiutbyggingen på taket fortsetter å ekspandere på tvers av fabrikker, varehus, logistikksentre og industrianlegg over hele verden, vil profesjonelt konstruerte ikke-penetrerende monteringssystemer spille en stadig viktigere rolle i kommersiell solcelleinfrastruktur.

Trenger du en ingeniør-grade ballast solcellemonteringsløsning for ditt neste solcelleprosjekt på taket?

TopFence tilbyr tilpassede ikke-penetrerende takmonteringsløsninger for solcellemontering for globale EPC-entreprenører, distributører og kommersielle PV-utviklere.

Støttetjenester inkluderer:

• Prosjektspesifikk ballastoptimalisering
• Støtte for beregning av vindlast
• CAD layout tegninger
• OEM/ODM-produksjon
• Optimalisering av containerlasting
• Global logistikkkoordinering
• Teknisk konsultasjon

Enten du planlegger en takinstallasjon på et lager, et industrielt solenergiprosjekt på fabrikken eller storskala kommersiell PV-distribusjon, kan å velge en pålitelig ingeniørpartner utgjøre en betydelig forskjell i langsiktig prosjektytelse.
