Solcellepanel styringssystem for kabelbrett

Compose-delene av Solar Panel Cable Tray Management System som er designet av Topfencesolar er populære brukt på markedet.

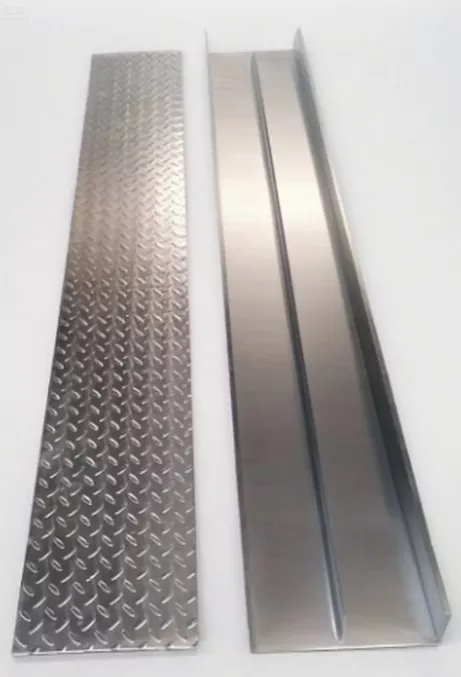

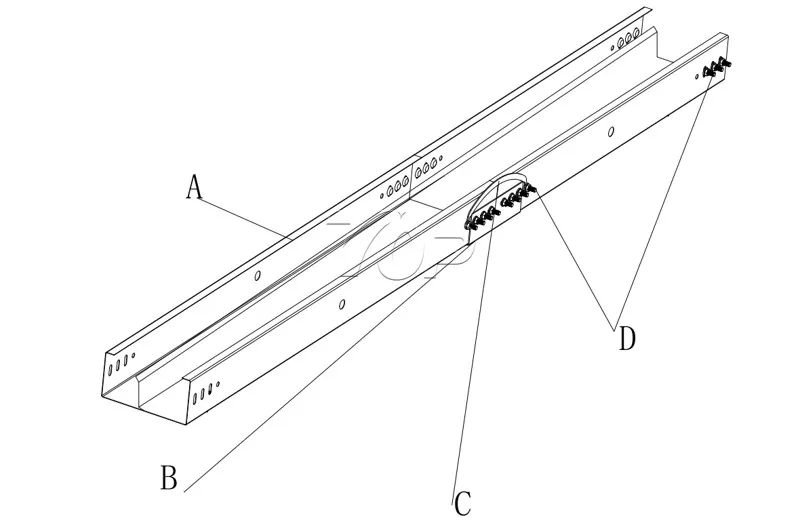

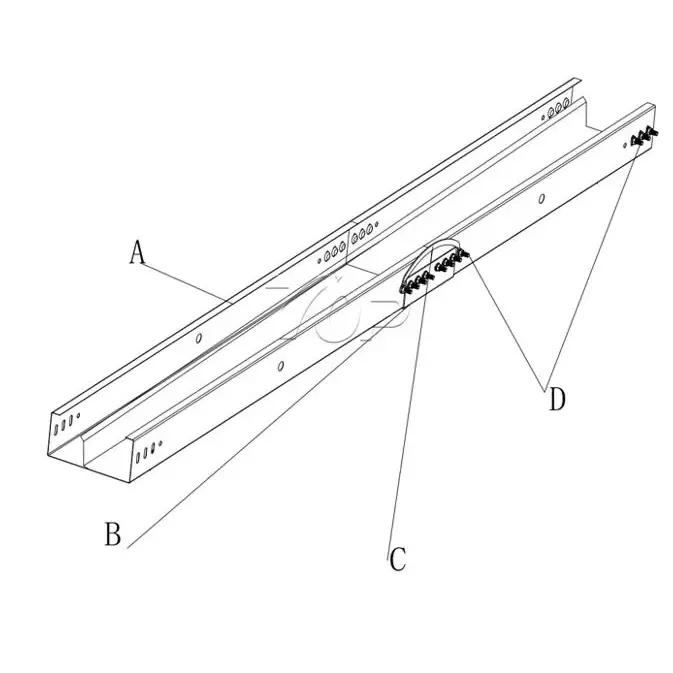

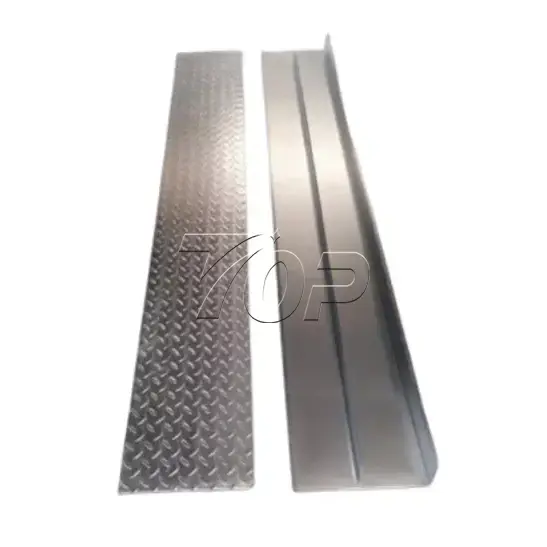

A: Hoveddelen av kabelbrettet med doble spor med mønsterdeksler

B: Koblinger festet med skruer

C: Jordingsledning forhindrer elektrisk støt

D: Skruer for å feste kabelbakker stykke for stykke

Materiale: Galvanisert stål

Dimensjoner:

Flere alternativer kan tilpasses.

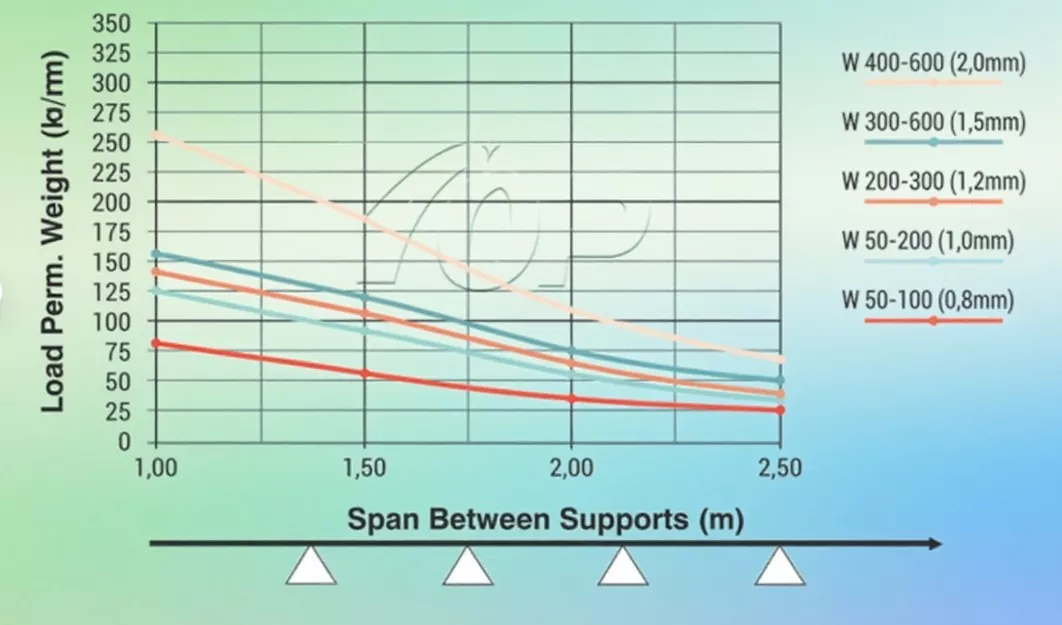

Her vil du se referansen til vårt testdatoresultat basert på lastesituasjonen nedenfor.

Funksjon:

Den rommer og styrer sentralt et stort antall kabler mellom solcellepaneler så vel som de som fører til omformere og kombibokser, forhindrer mekanisk skade og UV-aldring, og sikrer ryddig og sikker kabling.

Parametere

Hvordan bruke den?

Plasser kabelskuffseksjonen på støtten, og fest den ved hjelp av de spesielle koblingsplatene og boltene for å sikre elektrisk kontinuitet (som danner en pålitelig jordingsbane).

Behandling av produksjonslinje:

Mer informasjon om materialer:

Beskyttelse av galvanisert stål Solar Cable Management produktstrømpe

Den galvaniserte metallplaten er kjent for å være spesielt følsom overfor påvirkningene av materialer med sur karakter, forurenset luft, vann og relativ fuktighet som er tilstede over en viss hastighet.

Levetiden til galvaniserte plater vil påvirkes i industriområdene, spesielt der luften er tett forurenset.

Det viktigste elementet i atmosfærisk luftforurensning er svoveldioksid.

C + H + S + O2 → CO2 + H2O + SO2

SO2 + ½ O2 → SO3

SO2 + H2O → H2S03

SO3 + H2O → H2SO4

For å beskytte den stablede metallplaten må imidlertid følgende betingelser overholdes.

· Metallet må aldri fylles under høy luftfuktighet med vann.

· Det bør være tilstrekkelig plass for kontinuerlig luftsirkulasjon.

· Temperaturforskjellene på lagringsstedene skal være mellom 5-10 °C.

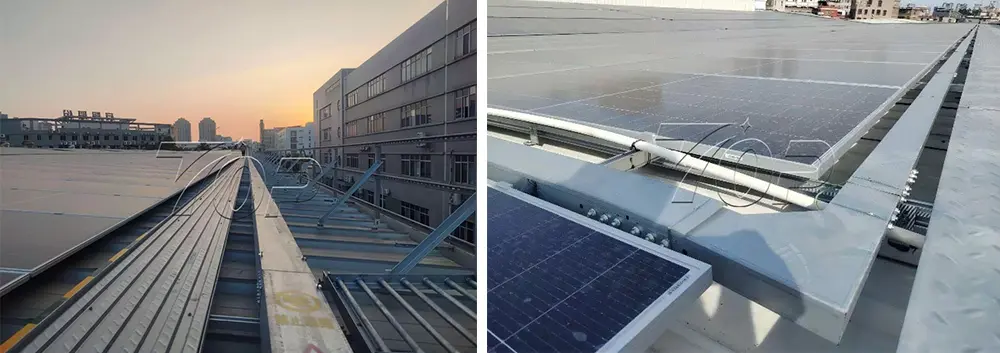

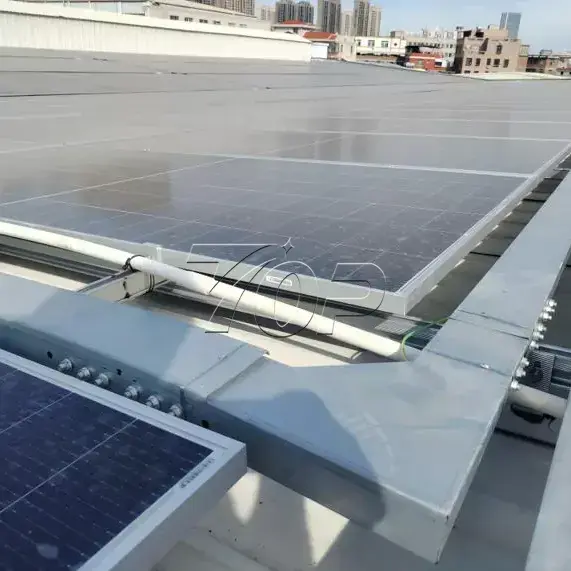

Flere brukssaker av ulike kabelbrett.
