Tile Tak Krok Montering System

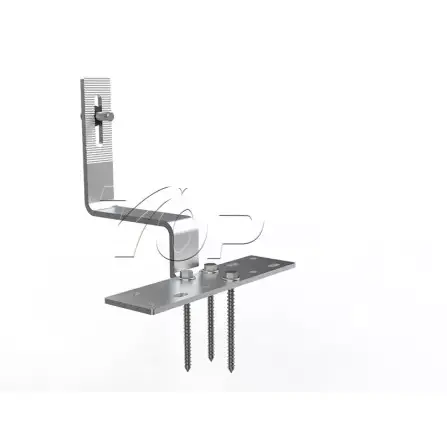

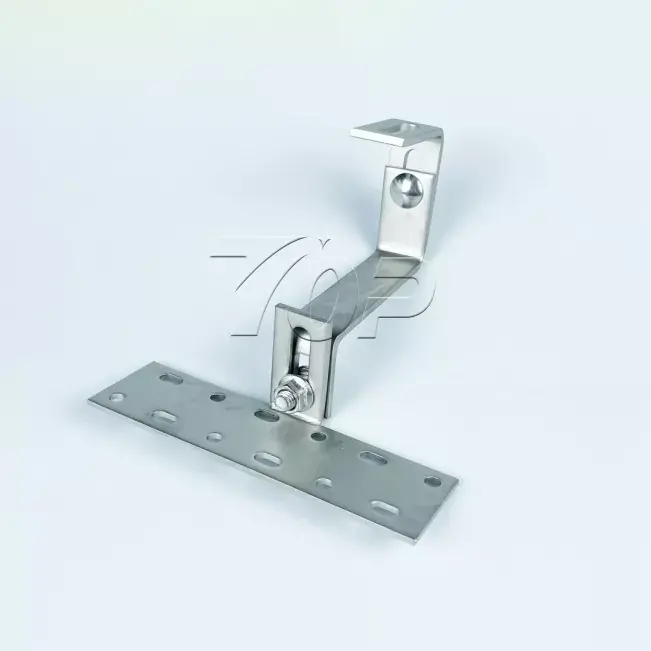

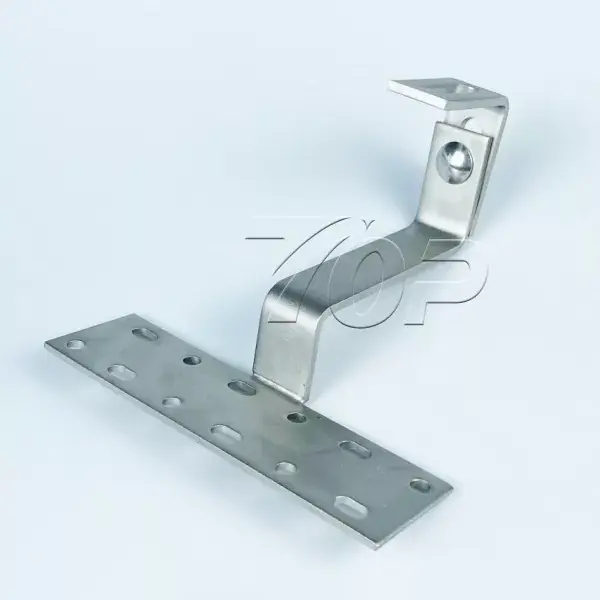

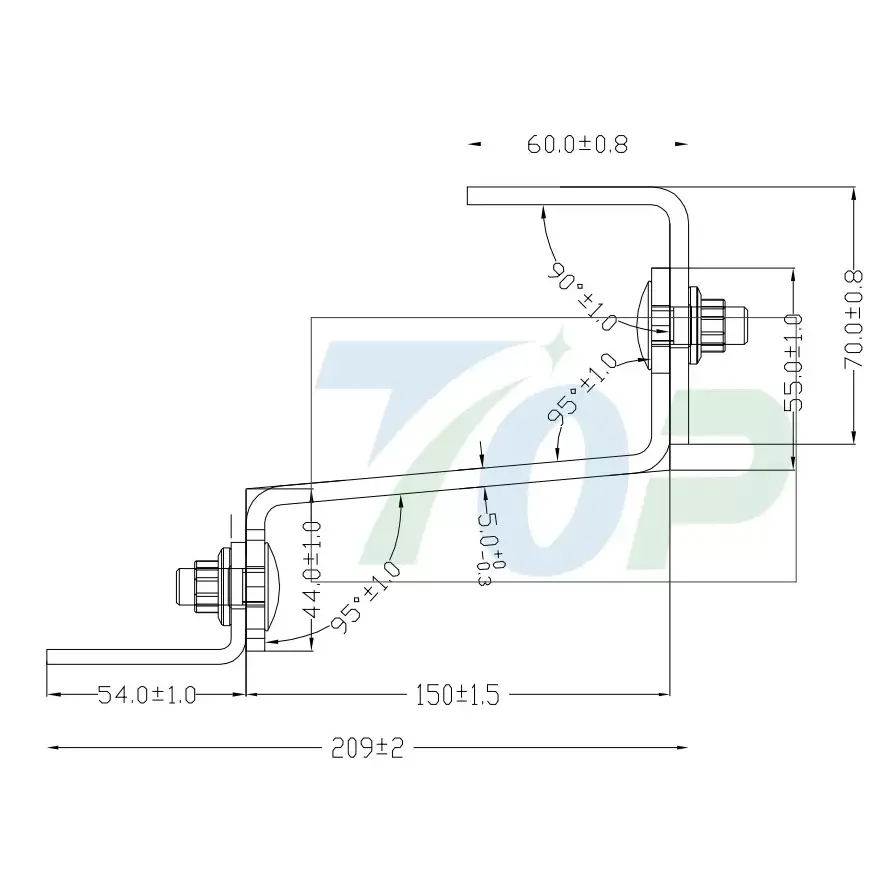

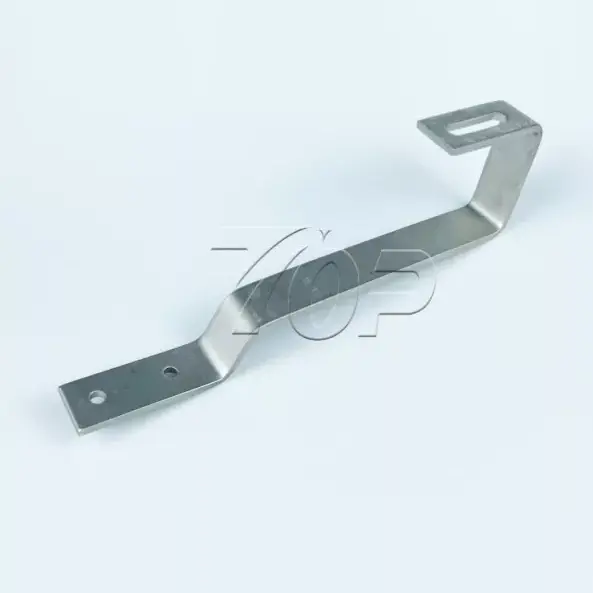

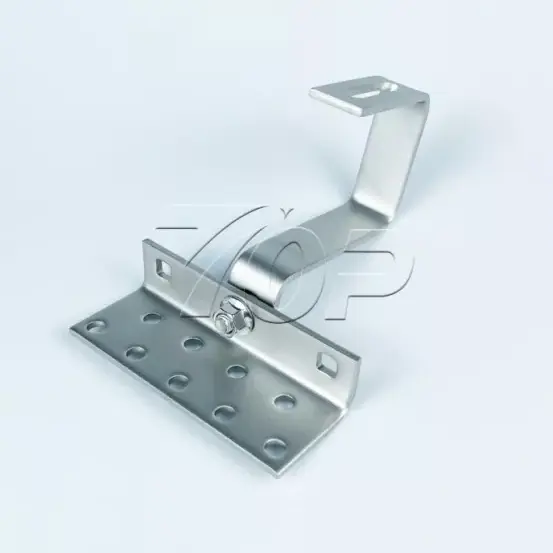

Ser du etter en pålitelig produsent og leverandør i Kina? Se ikke lenger! Topfencesolar er en ledende fabrikk som tilbyr høykvalitets monteringssystem for tiletakkrok. Topfencesolar takkrok struktur design, del nr: TF-AHK-H12 er to høydejusterbar design, rustfritt stål med tykkelse 5 mm lengde fra 120-150 mm.

Tekniske krav:

1. Sveisepass er jevnt tette, med en nydelig overflate, uten underskjæring, sprekker eller blåsehull, ect.

2.Seksjoner er flate uten skarp kant, skarpe hjørner eller grader osv.

3.Uidentifisert toleranse er implementert i henhold til M-grad (GB/T 1804-2000).

4.Ingen merke for rett vinkel.

5. Overflatebehandling gjøres i henhold til kundens krav.

Forskjellig fra tradisjonell bakkemontering, øker takmonteringsløsningen effektivt utnyttelsesgraden av solenergi. Tile Roof Hook Montering System fra Topfencesolar er populært brukt i boliger og kommersielle solkraftverk. Løsningen ved hjelp av spesiell form på kroken designet basert på tegltaket, installerer den på takets trebjelke, bøyeformen til krokkroppen er 100% berøringsfri liming på taket uten å skade flisene. Og denne utformingen kan holde det originale taket trygt uten penetrering på taket og redusere minimumsrisikoen for vannlekkasje.

Materiale:

Topfencesolar Tile Roof Hook Montering System design er hovedsakelig sammensatt av rustfritt stål, vi holder høy kvalitet og holdbar langsiktig bruk med over 25 års bruk av service. Materialet er SUS304 rustfritt stål. Og system som kombinerer bruk av Al6005-T5 aluminiumsskinner for å støtte solcellepaneler på taket sterkt.

Overflatebehandlingen av skinnen for denne kroken: Aluminium med ≥15 μm elokserende overflatebehandling.

Ytelse: holder aluminiumsstrukturer utmerket anti-korrosjon under ulike religionsapplikasjoner og til og med i komplisert klimamiljø.

Sertifikater: Topfencesolar krok samsvarer med SGS/CE/TUV og produksjonskvalitet oppfyller SGS standard.

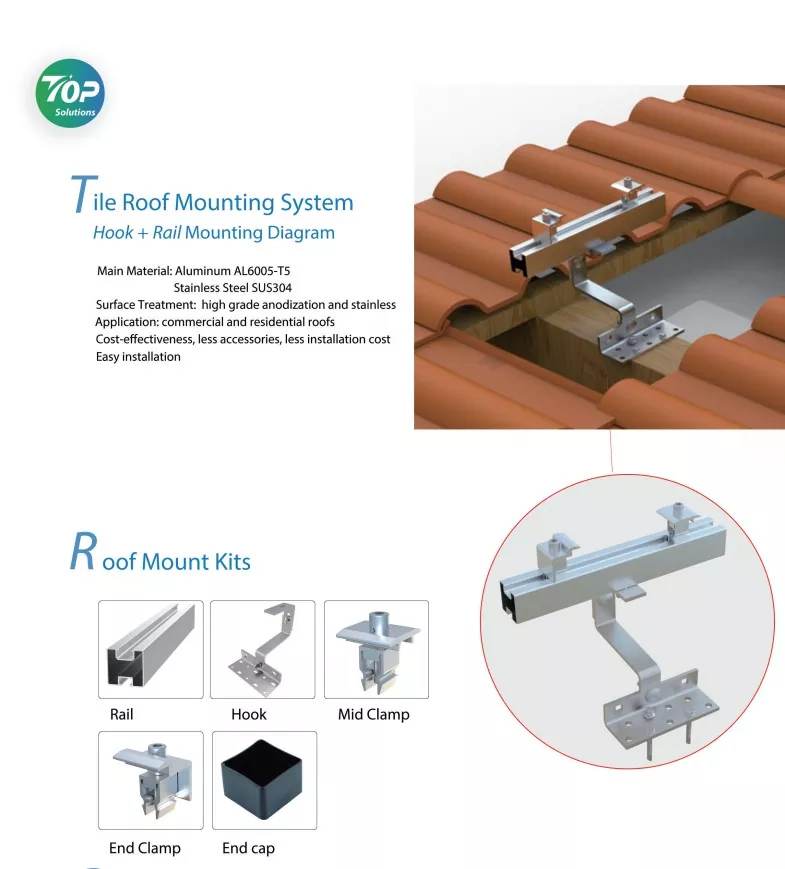

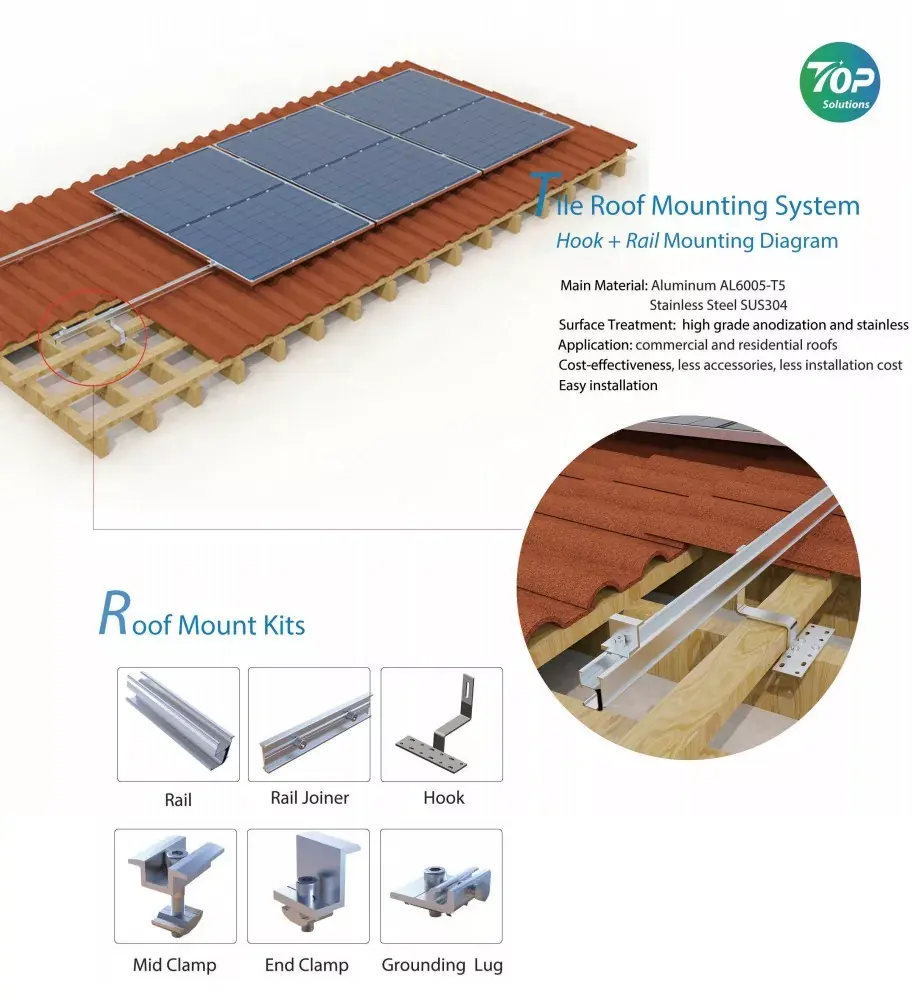

Komponenter til takkroker med fliser:

Blinker: gummi

Krokarm: SUS304 stål

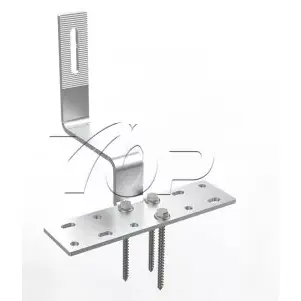

Festemidler: skruer/ selvgjengende pinne

Skinneklemmer: Midtklemme/ Endeklemme

Fordeler:

Fordelene med denne raske monteringen av Topfencesolar takkroker er at den er rask å installere til lavest mulig pris og gjør minimale endringer i takets opprinnelige struktur. Så dette krokfestesystemet har en høy estetisk appell som passer inn i taket.

Vi har også svarte fargealternativer som også er kjent på det europeiske markedet.

Applikasjonen passer til takmonteringssystem for solcellepanel. Detaljmodellen inkluderer monteringsbraketter for takkrok med solcellestein + montering av aluminiumsskinner.

Installasjonstrinn:

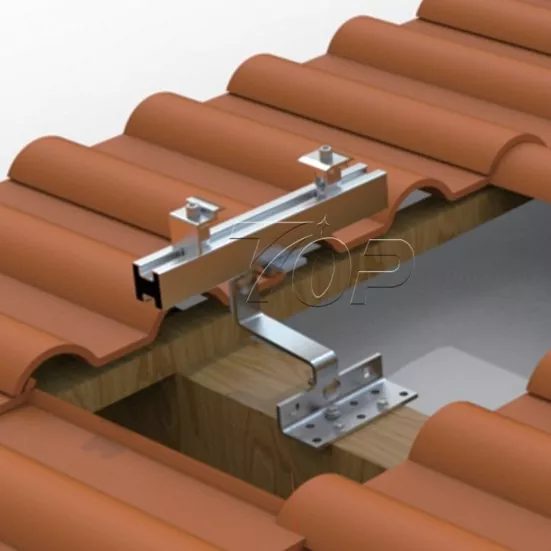

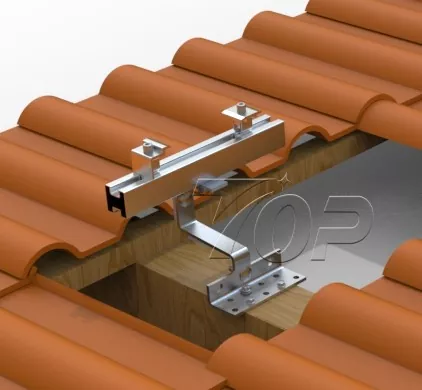

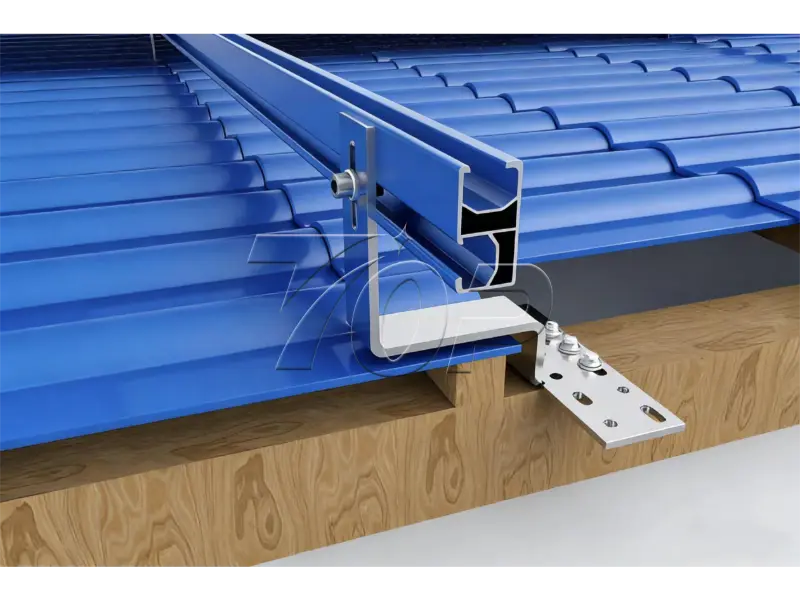

Første trinn: Den komplette systemstrukturen på tegltaket er ved hjelp av skruer eller bolter som fester skinnekroken på trebjelken på taket.

Andre trinn: Montering av Topfencesolar aluminiumsskinnene på krokene, forskjellige skinner kobles sammen med skinnekoblinger.

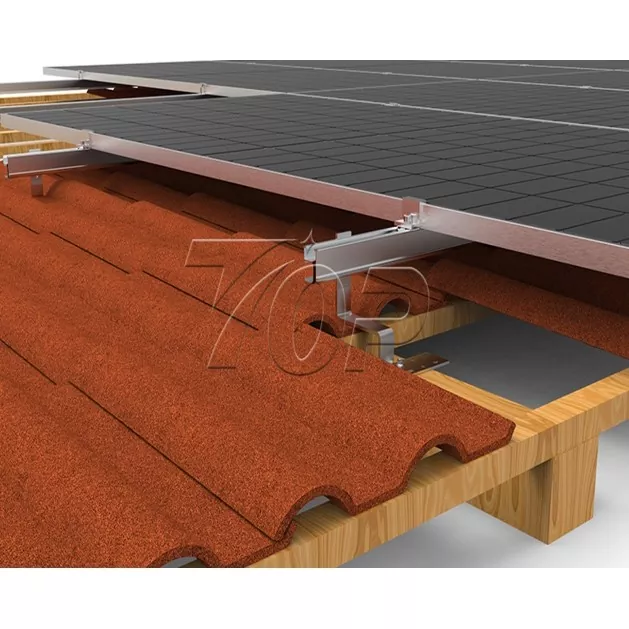

Tredje trinn: Når alle takkrokene er klare og aluminiumsskinner festet på den, gjør du klar for å montere solcellepanelene. Før du monterer PV-panelene, må du bekrefte paneloppsettet med Topfencesolar-ingeniørteamet for å fullføre installasjonen med vertikal eller landskapsorientering. Sett deretter PV-paneler i 1 rwo med 4-14 eller flere paneler i ett sett, eller to paneler i en rad, 4-20 enheter solcellepaneler i en kolonne på skinnene. Antall rad- og søylepaneler avhengig av takstørrelse og solskinnsvendt side. Om de profesjonelle detaljene hvordan du designer solcellepanelet på taket ditt og hvilken strømkapasitet taket ditt kan installeres på taket, kan du konsultere det fra TOPrfence energiingeniørteam.

Fjerde trinn: Koble til solcellepanelene på aluminiumsskinnene med Topfencesolar Mid-clmaps og avslutt med End-clmaps for å sikre disse solcellepanelene på tegltakene.

Faktorene som påvirker strukturdesign og montering av solcellepanel:

1. Takstørrelsen - bestemmer strømkapasiteten hvor stor du kan installere på bygningen din.

2. Type tak: forskjellige taktyper har forskjellige monteringsløsninger. Skrått takstein å velge kroker med skinner er en av de beste løsningene, lavere kostnad, høy styrke på solcellepanelstøtten og lettvektsstruktur som er bra for takvektbelastningssikkerhet. Men som metalltak, eller betongtak, må du velge L fot + skinnestruktur eller ballastsystemer, etc. Ta kontakt med Topfencesolar Engineer-teamet.

3. Dimensjon på solcellepanelene, og kraftkapasiteten til hver panel. Det er relatert til strukturens vektbelastning.

4. Vindhastigheten. Strukturen til monteringssystemet for tiletakkrok må være styrket nok til å tåle vind fra 2m/s til 70m/s (gjennomsnittlig vindhastighet regnet med 3 sekunders standard).

5. Materialet til strukturen: for øyeblikket er stål og aluminium de mest populære og kjente som brukes i monteringskonstruksjonene, for takkonstruksjonen må velge lettvektsmateriale, så gå til Almuminun er det beste alternativet. Fra Topfencesolar er solenergien Aluminium Al6005-T5 av høyere kvalitet enn markedet.

Fordeler

1.Topfencesolar designet med skrå flistakkroker for solcellemonteringssystem er enkeltmonteringsdesign, mindre braketter, rask installasjon.

2. Våre takkroksett har høyverdig anodiseringsprosess og rustfri overflatebehandling. Støtter langsiktig bruk.

3. Optimalisert mindre tilbehør design er lavere kostnad. På steder trenger du bare mindre installasjonsarbeid for å redusere installasjonskostnadene.

4.Topfencesolar har serier av ulike typer kroker alternativer støtte justerbar for å møte ulike flistak og dekker Tyskland, Polen, Østerrike, Spania, eller Japan, Indonesia, etc. Markeder.

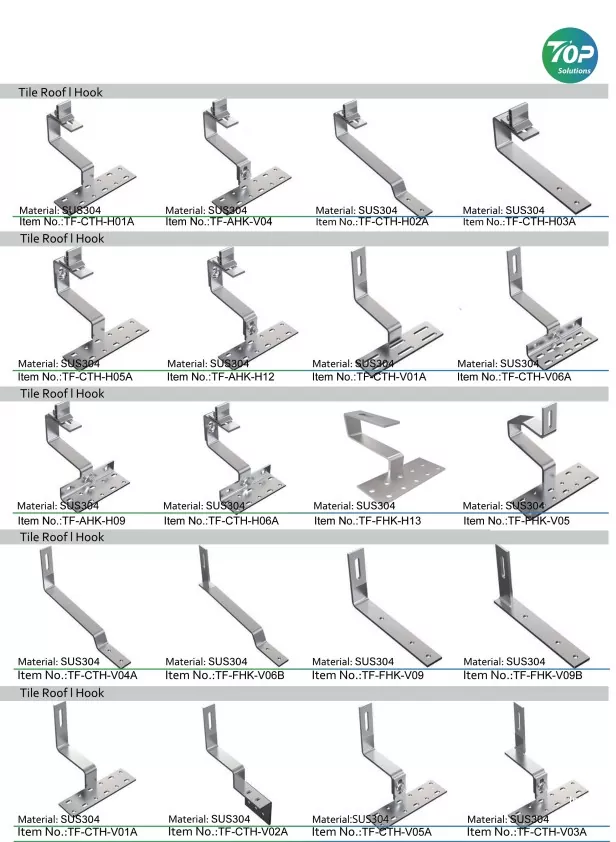

Flere alternativer for forskjellige former og typer kroker:
