Høyvindsregion PV-gjerdeforsterkning: Ingeniørveiledning for EPC-entreprenører og installatører

Strukturelle forsterkningsløsninger for høyvinds PV gjerdesystemer

Forsterkede aluminiumslegeringsstrukturer vs tradisjonelt stål

Materialvalg er en av de mest kritiske avgjørelsene iPV gjerde forsterkning, spesielt i sterk vind og korrosive miljøer. Tradisjonelle galvaniserte stålkonstruksjoner, selv om de er kostnadseffektive på kort sikt, lider ofte av akselerert nedbrytning i kyst- eller fuktige områder. Derimot tilbyr høyfaste aluminiumslegeringssystemer en overlegen balanse mellom vekt, korrosjonsmotstand og strukturell ytelse.

Fra et ingeniørperspektiv gir aluminiumslegering (typisk 6005-T5 eller 6063-T6) utmerket strekkfasthet samtidig som den reduserer egenbelastningen på fundamentet betydelig. Denne vektreduksjonen forbedrer installasjonseffektiviteten direkte og reduserer transportkostnadene – nøkkelhensyn for EPC-entreprenører som administrerer storskala distribusjoner.

Når paret medSUS304 festemidler i rustfritt stål, aluminiumsstrukturer danner et korrosjonsbestandig system som er i stand til å motstå saltspraymiljøer som overstiger 720 timer. Sammenlignet med varmgalvanisert (HDG) stål, som kan utvikle beleggsfeil over tid, sikrer denne kombinasjonen langvarig holdbarhet med minimalt vedlikehold.

Optimalisert stolpedesign for vindmotstand

Gjerdestolper fungerer som de primære bærende komponentene i ethvert solar gjerdesystem. I områder med sterk vind er utilstrekkelig stolpedesign en av de viktigste årsakene til strukturell feil. Forsterkede PV-gjerdesystemer krever stolper med økt veggtykkelse, typisk ≥2,0 mm, for å motstå bøying og knekking under sideveis vindbelastning.

Like viktig erinnstøpingsdybde. For de fleste bruksområder med høy vind anbefales en minimumsdybde på 800 mm, selv om dette kan øke avhengig av jordforhold og vindklasse. Dypere innstøping øker motstanden mot veltende momenter og løftekrefter.

Avanserte design kan også inneholde:

• Hatteformede eller C-formede stolpeprofiler for forbedret treghetsmoment
• Forsterkede bunnplater for betongmonterte systemer
• Anti-rotasjonsfunksjoner for å forhindre torsjonsustabilitet

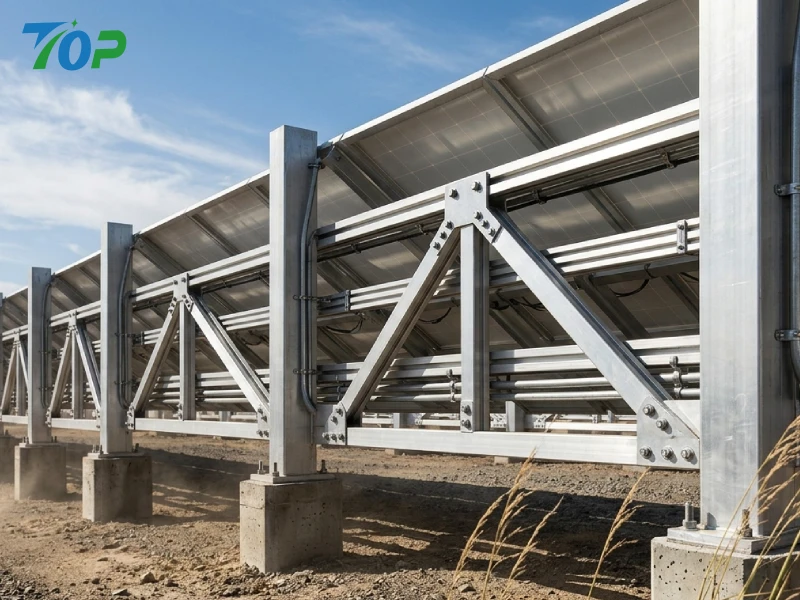

Kryssavstivende og trekantet forsterkningsdesign

En av de mest effektive måtene å forbedre strukturell stivhet ivindbestandige PV-gjerdesystemerer gjennom tverravstivning. Ved å introdusere diagonale elementer, kan belastninger omfordeles over flere strukturelle elementer, noe som reduserer spenningskonsentrasjoner ved kritiske belastninger betydelig.

Trekantet armeringsgeometri er spesielt effektiv fordi den konverterer bøyekrefter til aksiale krefter, som materialer tåler mer effektivt. Denne designtilnærmingen minimerer deformasjon under vindtrykk og forbedrer den generelle systemstabiliteten.

For EPC-entreprenører kan inkorporering av forhåndskonstruerte avstivningsmoduler også strømlinjeforme installasjonen, redusere produksjonstiden på stedet samtidig som den tekniske nøyaktigheten opprettholdes.

Høystyrke festemidler og klemsystemer

Festemidler blir ofte oversett, men de spiller en avgjørende rolle for å opprettholde strukturell integritet under dynamisk vindbelastning. I applikasjoner med sterk vind bør alle bolter, muttere og klemmer være laget avSUS304 eller SUS316 rustfritt stålfor å sikre både styrke og korrosjonsbestandighet.

Momentkontroll er like viktig. Understrammede bolter kan løsne over tid, mens for strammede fester kan oppleve materialtretthet. Implementering av momentkontrollert installasjon – vanligvis ved bruk av kalibrerte momentnøkler – sikrer konsistent forhåndsbelastning på tvers av alle tilkoblinger.

Anbefalte fremgangsmåter inkluderer:

• Bruk av anti-løsende skiver eller låsemuttere
• Påføring av gjengelåsende forbindelser i kritiske forbindelser
• Utføre momentverifisering etter installasjon

Aerodynamisk optimalisering

Utover strukturell forsterkning, spiller aerodynamisk design en nøkkelrolle for å redusere vindbelastninger. Solide gjerdepaneler kan skape betydelig vindmotstand, noe som fører til høyere nivå på konstruksjonskomponenter. Derimot tillater optimaliserte design delvis luftstrøm, noe som reduserer totalbelastningen.

Effektive strategier inkluderer:

• Introduserer kontrollert avstand mellom paneler
• Bruk av perforerte eller nettingstøttede gjerdesystemer
• Justering av panelets vippevinkler for å minimere motstandskoeffisienter

Disse designoptimaliseringene forbedrer ikke bare strukturell ytelse, men reduserer også materialkrav, og bidrar til bedre kostnadseffektivitet og forbedret avkastning.

Foundation Engineering for PV gjerdestabilitet i sterke vindområder

Sammenligning av jordfeste vs betongfundament

Valget mellom drevne bakkestolper og betongfundamenter har direkte innvirkning på systemets stabilitet og installasjonshastighet. Bakkemonterte systemer er raskere å installere og mer kostnadseffektive under egnede jordforhold, men kan tilby begrenset motstand i soner med ekstrem vind.

Selv om betongfundamenter er mer arbeidskrevende, gir de overlegen bæreevne og anbefales for:

• Kystområder med høy vindeksponering
• Bløt eller sandholdig jord med lav bæreevne
• Prosjekter som krever langsiktig strukturell pålitelighet

Påvirkning av jordforhold (sand, leire, steinete terreng)

Jordegenskaper påvirker direkte fundamentytelsen. Sandholdig jord gir for eksempel dårlig sidemotstand og kan kreve dypere innstøping eller større betongfot. Leirejord kan gi bedre kohesjon, men kan være utsatt for vannindusert ekspansjon og sammentrekning.

Steinete terreng byr på høy bæreevne, men byr på installasjonsutfordringer som kan kreve spesialisert boreutstyr. For EPC-entreprenører er det avgjørende å utføre geotekniske undersøkelser før installasjon for å velge riktig fundamentdesign.

Anbefalt fundamentdybde og diameter etter vindklasse

Fundamentdesign må tilpasses lokale vindklassifiseringer. Som en generell retningslinje:

• Moderate vindsoner: 600–800 mm innstøpingsdybde
• Soner med høy vind: 800–1200 mm innstøpingsdybde
• Ekstreme vindsoner (utsatt for tyfon): ≥1200 mm med armert betong

Fundamentdiameteren bør også økes proporsjonalt for å motstå løftekrefter, spesielt i myk jord.

Anti-løft designteknikker

Løftekrefter generert av sterk vind kan kompromittere selv godt utformede strukturer hvis de ikke håndteres riktig. Effektive anti-løftstrategier inkluderer:

• Bruk av ankerbolter innebygd i betongfundament
• Inneholder forstørrede fotbaser for å øke motstanden
• Legge til jordankere eller spiralformede peler for ekstra stabilitet

Disse tiltakene er spesielt viktige i kyst- og tyfonutsatte områder, der vertikale vindkrefter kan være like kritiske som sidelaster.

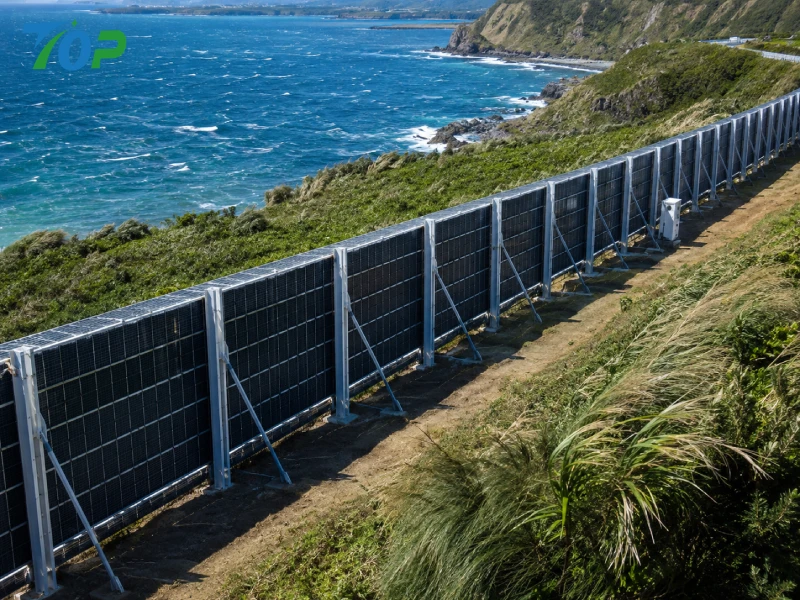

Vanntetting og anti-korrosjonsdesign i kystnære miljøer med høy vind

Saltspraymotstand (≥720h teststandard)

I kystmiljøer er korrosjon en primær faktor som påvirker systemets levetid. Høy kvalitetPV gjerde forsterkning systemermå bestå saltsprayteststandarder på minst 720 timer for å sikre langsiktig holdbarhet.

Dette motstandsnivået er avgjørende for å forhindre strukturell degradering og opprettholde mekanisk ytelse over tid.

Materialvalg: SUS304 vs SUS316 vs HDG Steel

Materialvalg påvirker korrosjonsbestandigheten betydelig:

• SUS304:Standardalternativ med utmerket korrosjonsbestandighet for de fleste miljøer
• SUS316:Forbedret motstand for svært korrosive kyst- eller industriområder
• HDG stål:Lavere kostnad, men redusert holdbarhet under salttunge forhold

For B2B-kjøpere sikrer valg av riktig materiale optimal balanse mellom kostnad og ytelse.

EPDM-tetting og mekanisk kompresjonsdesign

Vanninntrenging kan kompromittere både strukturelle komponenter og elektriske systemer. EPDM-gummitetning, kombinert med mekanisk kompresjon, gir pålitelig vanntetting for tilkoblingspunkter og monteringsgrensesnitt.

Denne designen sikrer langsiktig tetningsytelse selv under termisk ekspansjon og sammentrekning.

Langsiktig holdbarhet vs vedlikeholdskostnad

Selv om materialer og forsterkningsstrategier av høyere kvalitet kan øke forhåndskostnadene, reduserer de vedlikeholdsfrekvensen og utskiftingsbehovet betydelig. For EPC-entreprenører og -distributører betyr dette lavere livssykluskostnader og forbedret prosjektlønnsomhet.

Til syvende og sist, investere i robustPV gjerde forsterkningløsninger er en strategisk beslutning som forbedrer systemets pålitelighet, minimerer risiko og gir overlegen avkastning i miljøer med mye vind.

Optimalisering av installasjonseffektivitet for EPC-entreprenører

Forhåndsmonterte komponenter for å redusere arbeidskraft på stedet

I regionprosjekter med høy vind handler installasjonseffektivitet ikke bare om hastighet – det påvirker direkte prosjektkostnadene, arbeidsallokeringen og risikoeksponeringen. En av de mest effektive strategiene for å forbedre effektiviteten iPV gjerde forsterkningsystemer er bruk av ferdigmonterte komponenter. Ved å flytte komplekse monteringsprosesser fra byggeplassen til fabrikken, kan EPC-entreprenører redusere arbeidstiden på stedet betydelig og minimere menneskelige feil.

Forhåndsmonterte moduler inkluderer vanligvisforborede aluminiumsskinner, integrerte klemmer, og forhåndskonfigurerte postforbindelser. Denne tilnærmingen sikrer konsistent kvalitetskontroll og lar installasjonsteam fokusere på posisjonering og forankring i stedet for komponentfabrikasjon.

For store prosjekter betyr dette:

• Redusert installasjonstid med 20–40 %
• Mindre avhengighet av høyt kvalifisert arbeidskraft
• Forbedret installasjonskonsistens på tvers av flere nettsteder

Modulært gjerdedesign for raskere utplassering

Modulær design er en viktig muliggjører for skalerbar solcelle gjerde utplassering. I forsterkede fotovoltaiske gjerdersystemer gjør modularitet det mulig å bruke standardiserte komponenter på tvers av forskjellige prosjekter, noe som forbedrer lagerstyringen og reduserer kompleksiteten i anskaffelsene.

Hver modul består vanligvis av:

• Standardiserte paneldimensjoner
• Ensartede monteringsgrensesnitt
• Utskiftbare strukturelle komponenter

Denne designfilosofien akselererer ikke bare installasjonen, men forenkler også vedlikehold og fremtidige oppgraderinger. For distributører forbedrer modulære systemer SKU-standardisering, noe som gjør bulkinnkjøp mer effektivt og kostnadseffektivt.

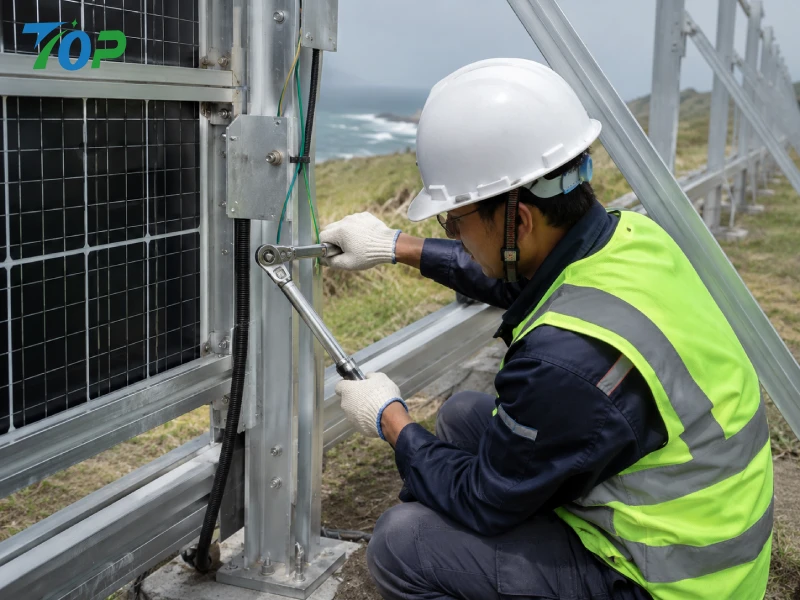

Momentkontrollert installasjonsarbeidsflyt

I applikasjoner med sterk vind er feil festing en av de vanligste årsakene til systemfeil. Implementering av en dreiemomentkontrollert installasjonsarbeidsflyt er avgjørende for å sikre strukturell integritet og langsiktig pålitelighet.

Beste fremgangsmåter inkluderer:

• Bruk av kalibrerte momentnøkler for alle kritiske koblinger
• Definere dreiemomentspesifikasjoner basert på materialtype og boltstørrelse
• Registrering av dreiemomentverdier som en del av kvalitetssikringsdokumentasjonen

Dette nivået av prosesskontroll er spesielt viktig for prosjekter som krever sertifisering eller tredjepartsinspeksjon, da det gir sporbarhet og sikrer overholdelse av tekniske standarder.

Vanlige installasjonsfeil å unngå i områder med sterk vind

Selv med materialer av høy kvalitet, kan feil installasjon kompromittere effektiviteten tilPV gjerde forsterkning. Vanlige feil inkluderer:

• Utilstrekkelig dybde etter innstøping
• Ignorerer variasjoner i jorda på tvers av stedet
• Inkonsekvent dreiemomentpåføring på festemidler
• Feil justering fører til ujevn lastfordeling

Å unngå disse problemene krever en kombinasjon av riktig opplæring, standardiserte prosedyrer og tilsyn på stedet. For EPC-entreprenører kan investering i installatørutdanning redusere omarbeiding og garantikrav betraktelig.

Sammenligning: Standard PV-gjerde vs forsterket høyvinds PV-gjerdesystemer

Sammenligning av strukturell styrke

Standard PV-gjerdesystemer er vanligvis designet for moderate miljøforhold og tar kanskje ikke hensyn til ekstrem vindbelastning. Derimot er forsterkede systemer konstruert med høyere sikkerhetsmarginer, tykkere materialer og optimert strukturell geometri.

Dette resulterer i betydelig forbedret motstand mot bøyning, løfting og tretthet under sykliske vindbelastninger.

Sammenligning av installasjonstid

Mens forsterkede systemer kan virke mer komplekse, resulterer deres modulære og forhåndsmonterte design ofte i raskere installasjonstider sammenlignet med tradisjonelle systemer som krever omfattende justeringer på stedet.

For EPC-entreprenører betyr dette kortere prosjekttidslinjer og reduserte arbeidskostnader.

Livssykluskostnad (LCOE-påvirkning)

Fra et økonomisk perspektiv har valget mellom standard og forsterkede systemer en direkte innvirkning på den utjevnede energikostnaden (LCOE). Selv om forsterkede systemer innebærer høyere initialinvestering, tilbyr de:

• Lavere vedlikeholdskostnader
• Redusert nedetid
• Lengre levetid for systemet

Disse faktorene bidrar til en mer forutsigbar og gunstig avkastning over prosjektets livssyklus.

Vedlikeholdsfrekvens og feilfrekvens

Standardsystemer i områder med sterk vind krever ofte hyppige inspeksjoner og reparasjoner, noe som øker driftskostnadene. Forsterkede PV-gjerdesystemer er på den annen side designet for holdbarhet, noe som resulterer i lavere feilfrekvens og redusert vedlikeholdsfrekvens.

Denne påliteligheten er spesielt viktig for prosjekter i nytteskala hvor nedetid kan føre til betydelig inntektstap.

Profesjonelle installasjonsanbefalinger for høyvinds PV gjerdeprosjekter

Vellykket implementering avPV gjerde forsterkningsystemer i miljøer med mye vind krever en kombinasjon av ingeniørpresisjon og praktisk installasjonsekspertise. Basert på industriens beste praksis, bør EPC-kontraktører vedta følgende anbefalinger:

• Gjennomfør detaljerte stedsspesifikke vindlastvurderinger før prosjektering
• Velg sertifiserte materialer som SUS304/SUS316 rustfritt stål og TUV-testede komponenter
• Sørg for riktig fundamentdesign basert på jord- og vindforhold
• Implementer dreiemomentkontrollerte installasjonsprosesser
• Utfør strukturelle inspeksjoner og kvalitetskontroller etter installasjon

Tips:For komplekse høyvindprosjekter kan samarbeid med en erfaren produsent redusere ingeniørrisikoen betydelig. Kontakt vårt tekniske team for tilpasset designstøtte, strukturelle beregninger og prosjektspesifikke optimaliseringsløsninger.

Overveielser om masseinnkjøp for distributører og EPC-kjøpere

Standardisering og inventarkompatibilitet

For distributører og store EPC-firmaer er produktstandardisering avgjørende for effektiv lagerstyring. ModulærPV gjerde forsterkningsystemer med utskiftbare komponenter muliggjør bedre lagerkontroll og reduserer behovet for prosjektspesifikk tilpasning.

Sertifiseringskrav (TUV, ISO, materialsporbarhet)

Sertifisering spiller en avgjørende rolle for å sikre produktkvalitet og samsvar. Kjøpere bør prioritere leverandører som tilbyr:

• TUV-sertifisering for strukturelle komponenter
• ISO-sertifiserte produksjonsprosesser
• Full materialsporbarhetsdokumentasjon

Disse sertifiseringene sikrer ikke bare pålitelighet, men letter også prosjektgodkjenning og finansiering.

Kostnadsoptimalisering i storskala innkjøp

Masseinnkjøp gir betydelige kostnadsfordeler, men det krever nøye planlegging. Nøkkelstrategier inkluderer:

• Konsolidere bestillinger for å oppnå volumrabatter
• Velge standardiserte komponenter for å redusere SKU-kompleksiteten
• Koordinere logistikk for å minimere transportkostnader

Logistikk og pakking for store prosjekter

Effektiv emballasje og logistikk er avgjørende for å beskytte materialer under transport og sikre jevn håndtering på stedet. Leverandører av høy kvalitet leverer optimaliserte emballasjeløsninger som reduserer skaderisiko og forbedrer losseeffektiviteten.

Hvorfor velge TOPFENCE Solar som din PV-gjerdeprodusent

Som en spesialisert produsent innen fotovoltaiske monterings- og gjerdesystemer, leverer TOPFENCE SOLAR konstruerte løsninger skreddersydd for miljøer med mye vind. Med avansert aluminiumsekstruderingsteknologi og presisjonsproduksjonsevner, tilbyr selskapet høyytelsessystemer designet for holdbarhet og effektivitet.

Viktige fordeler inkluderer:

• Komplett produktportefølje for ulike prosjektbehov
• Påvist ytelse i kyst- og høyvindinstallasjoner
• Sterke FoU-evner med patenterte strukturelle design
• Pålitelig global forsyningskjede for store EPC-prosjekter

Ved å kombinere ingeniørkompetanse med fremragende produksjon, støtter TOPFENCE Solar EPC-entreprenører og -distributører i å levere pålitelige solenergiprosjekter med høy avkastning.

Vanlige spørsmål: Design og innkjøp av PV-gjerdesystem med høy vind

Q1 Hvilken vindhastighet tåler forsterkede PV-gjerder?

Avhengig av design og materialer kan forsterkede systemer tåle vindhastigheter på over 40–60 m/s når de er riktig konstruert og installert.

Q2 Er aluminium sterkt nok for miljøer med sterk vind?

Ja. Høykvalitets aluminiumslegeringer gir utmerkede styrke-til-vekt-forhold og, når de er riktig utformet, kan de utkonkurrere tradisjonelt stål i mange bruksområder.

Q3 Hvor dypt skal gjerdestolper installeres?

Typisk 800–1200 mm, avhengig av jordforhold og krav til vindlast.

Q4 Hvilke sertifiseringer bør jeg kreve fra leverandører?

Se etter TUV-sertifisering, ISO-produksjonsstandarder og materialsporbarhetsdokumentasjon.

Q5 Hvordan redusere installasjonstiden uten å gå på bekostning av sikkerheten?

Bruk modulære, forhåndsmonterte systemer og implementer standardiserte installasjonsprosedyrer med momentkontroll.

Q6 Hva er den typiske levetiden i kystmiljøer?

Med riktige materialer og forsterkning kan systemene vare i 20–25 år eller mer med minimalt vedlikehold.

Q7 Kan forsterkede PV-gjerder redusere vedlikeholdskostnadene?

Ja. Forbedret holdbarhet og strukturell stabilitet reduserer behovet for reparasjoner og inspeksjoner betydelig.

Q8 Hvordan velge mellom SUS304 og SUS316 materialer?

SUS304 er egnet for de fleste miljøer, mens SUS316 anbefales for sterkt korrosive kyst- eller industriområder.

Konklusjon: Teknisk pålitelighet driver langsiktig avkastning

I områder med sterk vind,PV gjerde forsterkninger ikke bare en designforbedring – det er et grunnleggende krav for å sikre systemsikkerhet, holdbarhet og økonomisk ytelse. Ved å integrere avanserte materialer, optimert strukturell design og presis installasjonspraksis, kan EPC-entreprenører redusere risikoen betydelig og forbedre prosjektresultatene.

Til syvende og sist avhenger suksessen til ethvert solcellegjerdeprosjekt av en helhetlig tilnærming som balanserer ingeniørmessig strenghet med praktisk effektivitet. Investering i forsterkede systemer i dag sikrer stabil ytelse, lavere livssykluskostnader og sterkere avkastning i årene som kommer.
